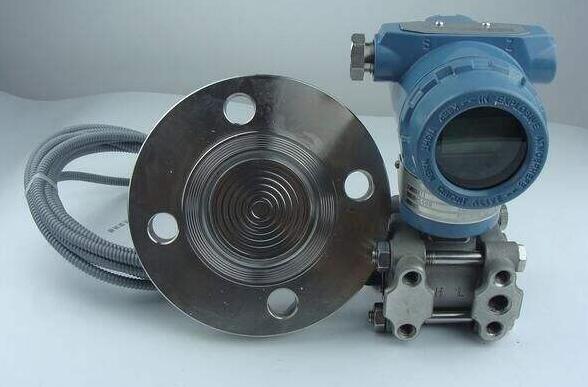

遠傳型單法蘭液位變送器

精品推薦
YHYB1151/3051/3351/3851LT-Y遠傳型單法蘭液位變送器的關鍵原材料，元器件和零部件均源自進口或合資，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

詳細說明

型號：YHYB3051LT-Y遠傳型單法蘭液位變送器詳細介紹

產品詳細介紹：

YHYB1151/3051/3351/3851LT-Y遠傳型單法蘭液位變送器的關鍵原材料，元器件和零部件均源自進口或合資，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的進口變送器的結構特點，讓使用者有新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
液位變送器可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。

特點
● 準確度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

參數：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字準確度：+（-）0.25%
●模擬準確度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器技術，實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
●測量范圍差壓：0~1.3-1MPa

選型方式

YHYB1151/3051/3351/3851LT-Y	法蘭液位變送器
	代碼	量程范圍
	3	0-1.3～7.5KPa
	4	0-4-40KPa
	5	0-40～200KPa
	6	0-0.16KPa～1MPa
		代碼	輸出
		E	4-20mA
		S	智能式HART協議
			代碼	公稱直徑尺寸mm			插入筒長度mm		高壓側隔膜片材料
			A0	3〞80			平		316LSST
			A2	3〞80			50		316LSST
			A4	3〞80			100		316LSST
			A6	3〞80			150		316LSST
			B0	4〞100			平		316LSST
			B2	4〞100			50		316LSST
			B4	4〞100			100		316LSST
			B6	4〞100			150		316LSST
			C0	3〞80			平		哈氏C-276
			C2	3〞80			50		哈氏C-276
			C4	3〞80			100		哈氏C-276
			C6	3〞80			150		哈氏C-276
			D0	4〞100			平		哈氏C-276
			D2	4〞100			50		哈氏C-276
			D4	4〞100			100		哈氏C-276
			D6	4〞100			150		哈氏C-276
			E0	3〞80			平		鉭
			F0	4〞100			平		鉭
				代碼	安裝法蘭
				A	3〞150lb
				B	4〞150lb
				C	3〞300lb
				D	4〞300lb
					代碼	結構材料
						法蘭和接頭	排氣/排液閥	隔離膜片		灌充液體
					22	316不銹鋼	316不銹鋼	316不銹鋼		硅油
					23	316不銹鋼	316不銹鋼	哈氏合金C
					24	316不銹鋼	316不銹鋼	蒙乃爾
					25	316不銹鋼	316不銹鋼	鉭
					33	哈氏合金C	哈氏合金C	哈氏合金C
					35	哈氏合金C	哈氏合金C	鉭
						代碼	選項
						M1	0-100%線性指示表
						M3	3位半LCD顯示表
						M4	智能表顯示
						B1	管裝彎支架
						B2	板裝彎支架
						B3	管裝平支架
						D1	側面泄放閥在壓力室上部
						D2	側面泄放閥在壓力室下部
						不注	1/2NPT錐管螺紋接頭
						C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭

法蘭安裝
安裝法蘭標準按ANSI有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見選型表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
