電磁流量計在線校驗方法-技術文章

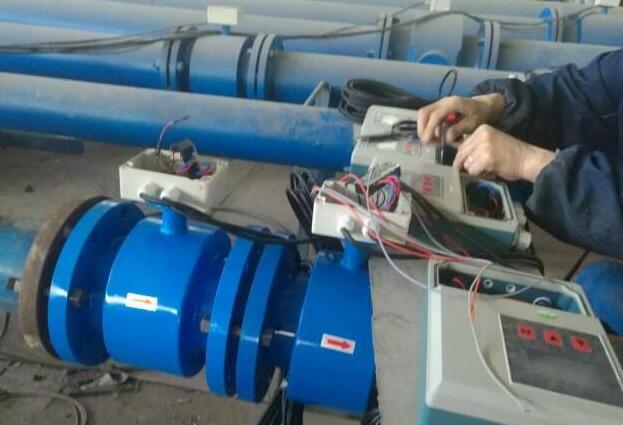

    電磁流量計出廠時其準確度已經過實驗室標定。但一旦使用于現場，由于受環境條件、流體特性以及儀表本身如元器件損壞等原因引起儀表運行故障等情況，對于初次安裝投運前或長期使用后的流量計有必要進行一次常規的現場校驗。由于電磁流量計的傳感器安裝在供水管道中，難以拆下送至實驗室進行檢查，而目前在流量計量范圍內，國家和地方對大口徑流量計尚未有現場條件下進行在線檢驗的規程和其它法規文件。

校驗的主要內容
1.對電磁流量計勵磁線圈進行安全絕緣測試，應大于20MΩ。
2.對電磁流量計轉換器勵磁電流進行測試，觀察其輸出與轉換器原電流的值，誤差不超過士0.25mA。
3.對電磁流量計勵磁線圈進行銅電阻測試，應與原出廠值相同（環境溫度相同時）。
4.對電磁流量計傳感器電極對地電阻進行測試，若電阻值在2一20kf之間，并伴有充放電現象，兩只電極的電阻相近，則認為好的。
5.對DN1200mm以上的電磁流量計，應測試推動級NB，電流誤差不超過12mA。
6.對電磁流量計轉換器模擬量輸出及頻率輸出進行測試，觀察其線性變化情況，并計算其較大線性誤差，應不超過士0.5%。

在線測試情況分析
    以南市水廠周期檢驗為例，共檢驗28臺，其中有出廠水計量、加礬計量、原水進水計量等。從傳感器一部份測試情況看:編號為71620-418,63325-956的電磁流量計勵磁線圈絕緣電阻分別為3MΩ,0.5MΩ，小于20MΩl，經仔細分析檢查，原來在開挖過程中，由于施工不當，將勵磁電纜絕緣損壞。解決辦法是更換損壞的勵磁電纜，使傳感器恢復正常絕緣值，其余均符合安全性要求;電極對地電阻對稱性較好，并伴有沖放電現象;勵磁電流其輸出與轉換器原電流標稱值相符，其誤差不超過士0.25mA。
    從轉換器測試情況看:編號為81141-413,81139-413電磁流量計電流輸出較大誤差超過0.5%，與生產廠聯系，由生產廠家進行維修解決。
    通過對電磁流量計在線檢驗，我們可以及時正確地發現電磁流量計是否存在故障或隱患，為保證電磁流量計的正確計量提供了可靠的依據和保障，有利于今后更好地管理好、使用好電磁流量計。

    為了保證電磁流量計在安裝、故障修復以及長期使用后的精度和可靠性，而又不影響自來水的日常供應，我公司制訂了《電磁流量計檢驗規程》作為本企業內部計量管理標準的一部分，經過幾年的現場檢驗，摸索經驗，不斷完善，已在市原水及各區域公司各水廠中推廣應用。
