大口徑電磁流量計的運用-技術文章

　　　 隨著政府及社會對于水資源的重視程度的提高，同時供水企業本身對于供水環節經濟核算的要求，使對于大口徑的流量計需求日益增加，與此同時，也使得大口徑流量計校驗和定期檢定問題的解決越來越突出。

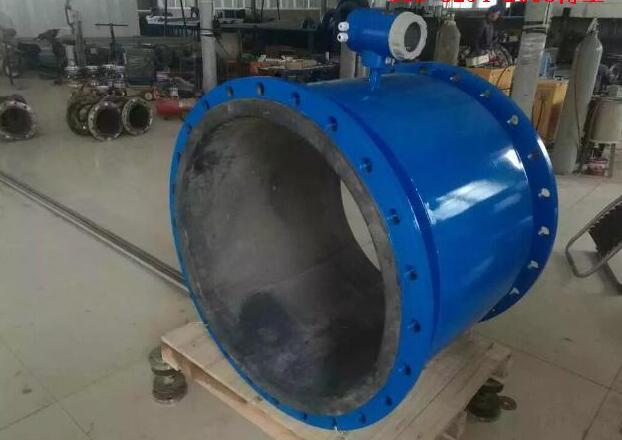

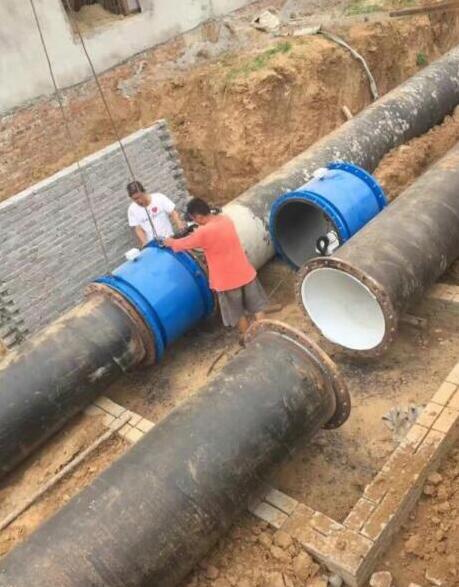

    目前，供水行業應用的流量計管徑為300mm-3000mm，甚至口徑更大。供暖系統中，已逐漸地采用了大口徑熱能表，但但我國的大口徑熱能表檢定的標準裝置生產和研制卻沒有跟得上。熱能表由流量傳感器、配對溫度傳感器和計算器3個部分組成，根據檢定的原理，熱能表檢定主要指對流量測量裝置即流量計的檢定。到底使用哪一種流量計設備呢，根據我們的多年經驗及使用效果反饋，推薦采用電磁流量計，這樣可以提高熱能表的檢定準確性。電磁流量計的測量精度高（0.5%、0.3%）；測量管道內無障礙物與可動部件，流體流經儀表無壓損；測量范圍較寬，滿度值時在0.5～15m/s內選定，較大測量口徑達到3000mm，所以電磁流量計被公認為理想的大管徑計量儀表。

原理　
　　流量就是單位時間內流體通過一定截面積的量，這個量如用流體的體積表示就為體積流量；平均流量就是在測量時間內流量的平均值。大口徑流量計的檢定裝置包括流體源、穩壓裝置、管路系統、計時器、標準容器以及換向器等附屬設備。工作原理：將被檢流量計安裝到裝置上，啟動液體循環系統，使液體流經被檢流量計和標準流量計，同步操作被檢流量計和標準流量計，比較兩者的輸出流量值，從而確定被檢流量計的計量準確度和重復性。

檢定方法
　　根據使用標準量具的不同，檢定方法分為容積法、質量法和標準表法。容積法是通過標準容器測量一段時間內工作量器中的液體體積流出量。質量法是通過天平稱量一段時間內容器中的液體質量，從而計算出流量。標準表法是以標準流量計為標準器具，使流體在相同時間間隔內連續通過標準流量計和被檢流量計，比較兩者的輸出流量值，從而確定被檢流量計的計量性能。

　　容積法分為靜態容積法和變水頭法（動態容積法）。靜態容積法將水塔和標準容器分開，壓頭恒定，靜態讀數；變水頭法將水塔和標準容器分開，壓頭一直變小，動態讀數。容積法的缺點是設備龐大，標準容器的容積隨流量計口徑增大而增大、隨檢定時間的增長而增加。標準表法克服了以上缺點，在相同流量下，標準表法應用容器的容積較容積法小，而且檢定的時間可以加長。對于分辨率不高的被檢表來說，加長檢定時間是一種有效減小檢定誤差的方法。一般的檢定裝置采用標準表法進行檢定，對于檢定要求高的儀表采用標準表法加質量法進行檢定，以保證測量的準確性。

    實驗室大口徑流量計檢定的標準裝置采用恒水頭式結構。此裝置的水塔起溢流穩壓作用，水頭高30m，容積為1000m3，符合大口徑儀表的檢定要求，較大流量為15000m3/h；水池容量為2000m3；標準流量計采用E-magDNl000mm的智能電磁流量計；標準直管段DNl000mm總長50m，被檢流量計的試驗管段總長為36m，滿足電磁流量計檢定時對直管段的要求；裝置準確度為0.15%；測控系統采用工控機控制，用數據采集卡采集流量、壓力等測量參數，編寫軟件對被檢表進行檢定，并對誤差進行修正。

　　根據JJGl64-2000（（液體流量標準裝置檢定規程》的規定，標準設備和儀器的不確定度應優于被檢裝置的不確定度。因此標準流量計應具有較高的準確度、可靠性良好、流量范圍寬等特點，比較各種流量計，選擇電磁流量計作為標準表。因為電磁流量計公稱通徑范圍大，從DN3到DN3000；流體較高流速可達15m/s；轉換器采用功耗低、零點穩定、準確度高的新穎勵磁方式，精度可達±0.3%或±0.5%，流量范圍度可達l500：l；轉換器可與傳感器組成一體型或分離型，采用16位微處理器，易于編程，設定參數方便，應用可靠性強的表面安裝技術（SMT），可進行自診斷；電磁流量計為雙向測量，有3個積算器，有脈沖、電流、數字通訊等多種輸出信號，滿足二次儀表測量和數據采集設備的通信。

　　選擇智能電磁流量計作為標準表，并用標準表法對該儀表在不同流量下測量多個流量點。電磁流量計隨著流量的增大線性減小，誤差減小。
