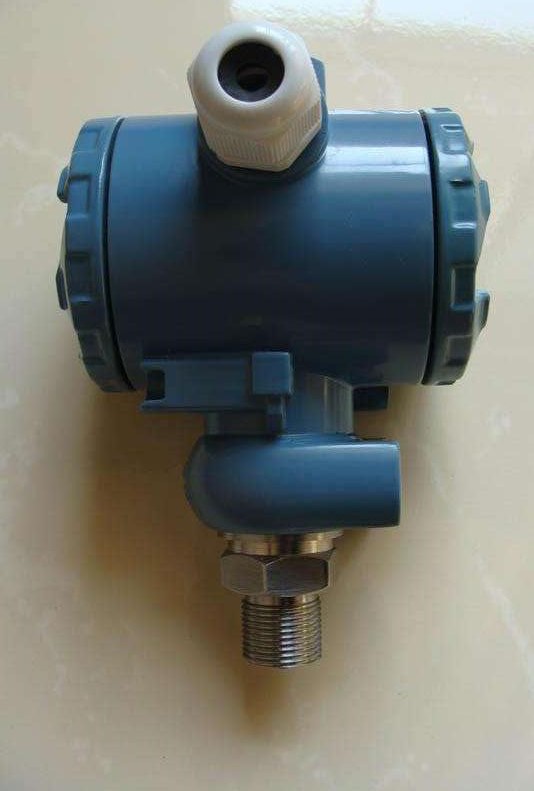

YHYBS1802擴散硅壓力變送器采用進口不銹鋼隔離膜片的高精度、高穩定性的芯片組裝，產品經過精密的結構設計、合理的溫度補償，配以線性處理電路、V/I轉換及對不銹鋼殼體的全密封焊接工藝制造。輸出信號4～20mA、0～10mA、0～5VDC。產品可用于對氣體、液體、蒸氣壓力的測量及具有腐蝕性介質的壓力測量。根據需要，可配線性100%指針表頭或數字顯示表頭。

詳細說明

型號：YHYBS1802擴散硅壓力變送器詳細介紹

◆概述
YHYBS1802擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。壓力變送器可替代傳統的遠傳壓力表，霍爾元件、差動遠傳壓力表。壓力變送器能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，壓力變送器也能與各種自動調節系統或計算機系統配套使用。

◆主要技術指標
·精度等級：0.25級基本誤差±0.25%
·非線性誤差：0.3級≤±0.3%FS
·滯后誤差：≤±0.3%FS
·輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V

性能參數：

測量介質	氣體、液體、油等與316兼容的介質
測量形式及范圍	表壓（G）---最大(0～60)MPa, 最小(0～0.5)KPa
	絕壓（A）---最大(0～40)MPa, 最小 (0～5)KPa
	負壓（B）--- (-0.1～40)MPa, 最小(-0.2～0.2 )KPa
精度等級	0.1、 0.25、 0.5
過載能力	量程的2～5倍
長期穩定性	小于0.25%FS/年，小于0.5%FS/年
供電電源	15～36 VDC（標定電壓24VDC）
輸出信	(4～20)mA（二/三線制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V
顯示方式	指針表頭或數字顯示可選配
校準	通過調節精密電位器實現對零點、量程調節工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃
工作溫度	-40～80℃ 補償溫度：-20～70 ℃
過程連接	M20×1.5外螺紋（Ф3內孔）或用戶注明
隔離膜片材料	316 不銹鋼
傳感器接口材料	1Cr18Ni9Ti
外殼材料	合金鋁
防護等級	IP65

應用場合：
本產品廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。

產品特點：
具有反向極性和限流保護；激光調阻溫度補償；零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定。
采用進口不銹鋼隔離膜片的高精度、高穩定性的芯片組裝，產品經過精密的結構設計、合理的溫度補償，配以線性處理電路、V/I轉換及對不銹鋼殼體的全密封焊接工藝制造。

輸出信號4～20mA、0～10mA、0～5VDC。

產品可用于對氣體、液體、蒸氣壓力的測量及具有腐蝕性介質的壓力測量。

根據需要，可配線性100%指針表頭或數字顯示表頭。

選型：

YHYBS1802口口E口A(yíng)口C口D口F口經濟型壓力變送器（擴散硅）
	口	量程（注明壓力量程范圍）
		G、表壓 A、絕壓力 B、密封壓力 C負壓
		口	膜片材料
			K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容
			E口	輸出信號
				1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
				A口	精度
					1、0.1 2、0.25 3、0.5
					C口	過程連接方式
						1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、 M27×2（齊平膜標準接口 5、法蘭固定 6、其它注明
						D口	顯示方式
							1、無顯示（默認） 2、0～100%線性指示 3、LCD數字顯示(液晶) 4、LCD數字0～100%顯示（液晶） 5、LED數碼管顯示
							F口	防爆等級
								1、標準型、不防爆（默認） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
