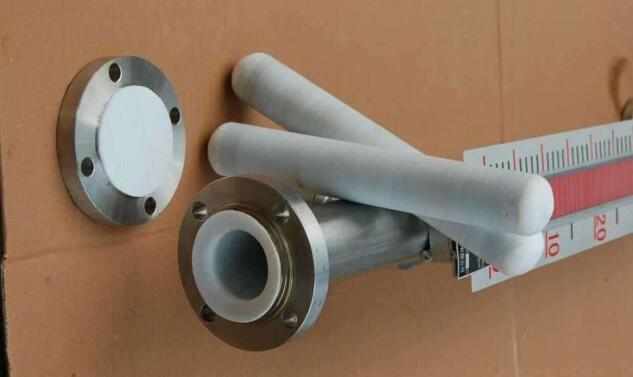

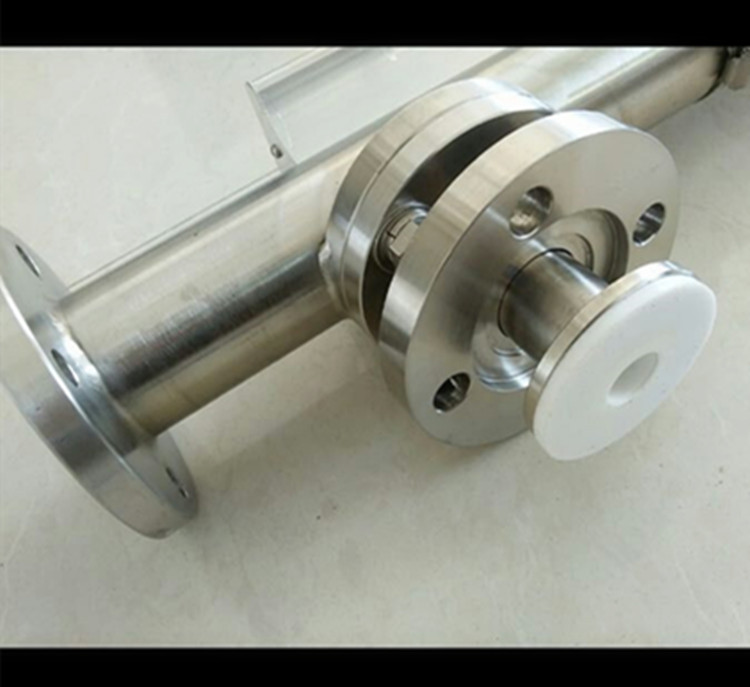

防腐型磁翻板液位計

精品推薦
YHCFB1803防腐型磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液們上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界們焉得虎子為容器內介質液位的實際高度，從而實現液位的指示。

詳細說明

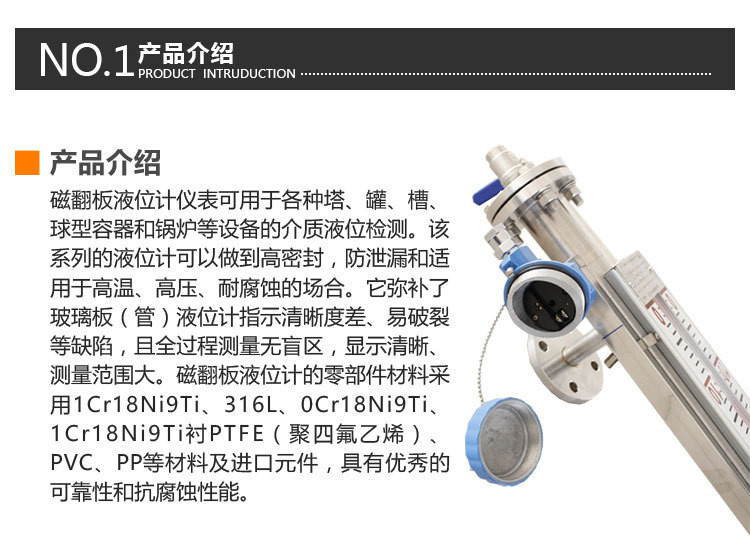

型號：YHCFB1803防腐型磁翻板液位計詳細介紹

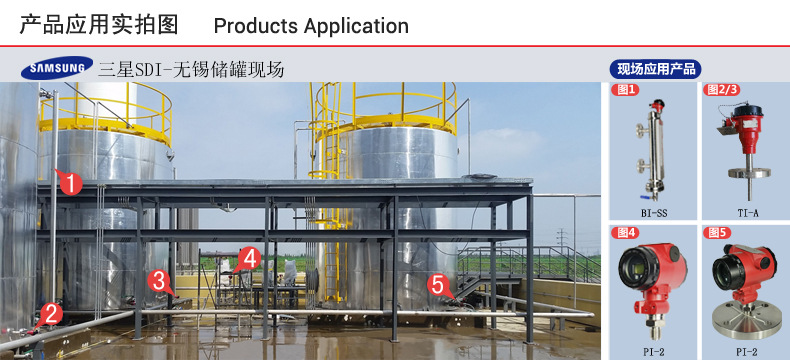

YHCFB1803防腐型磁翻液位計的特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用、而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列磁翻柱液位計可廣泛適用于電力、石油、化工、冶金、環保、船舶，建筑、食品等各行業生產過程中的液位測量與控制。

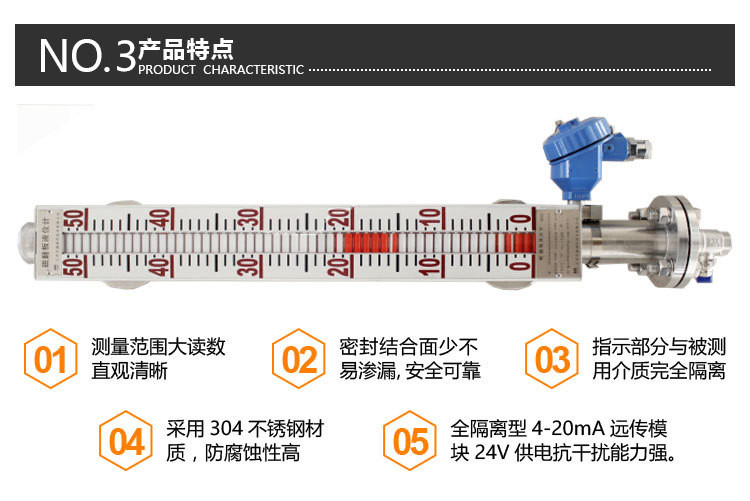

防腐型磁翻板液位計特點

1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。

2.指示新穎，讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。

3.測量范圍大，不受貯槽高度限制。

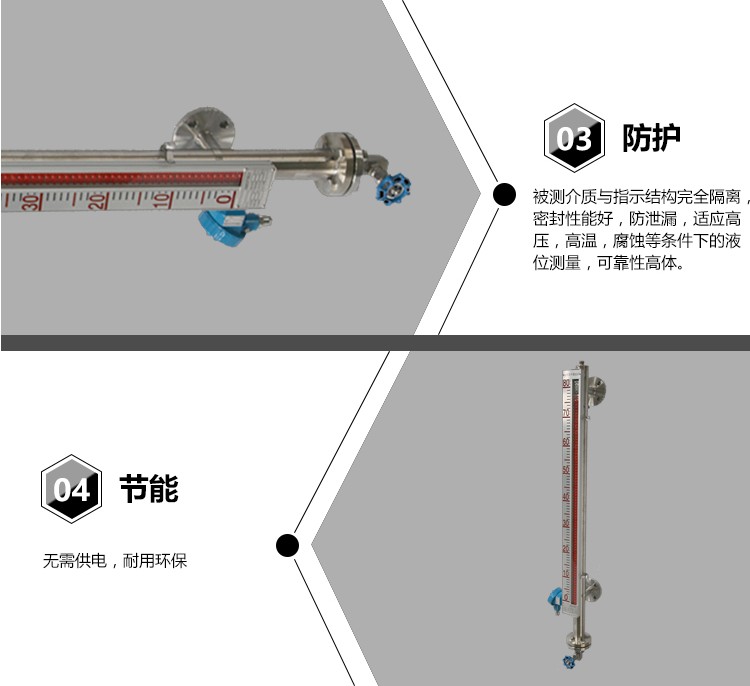

4.指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。

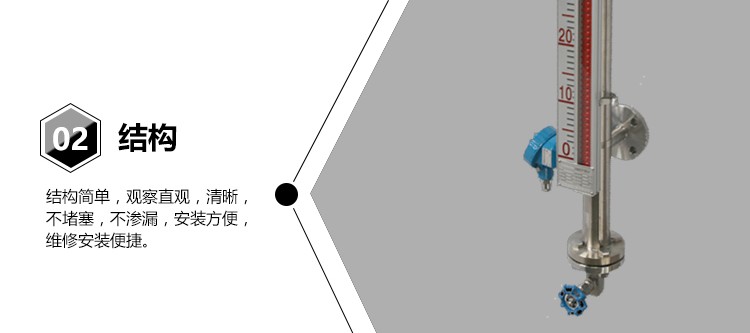

5.結構簡單，安裝方便，維護費用低。

6.耐腐蝕、無需電源、防爆。

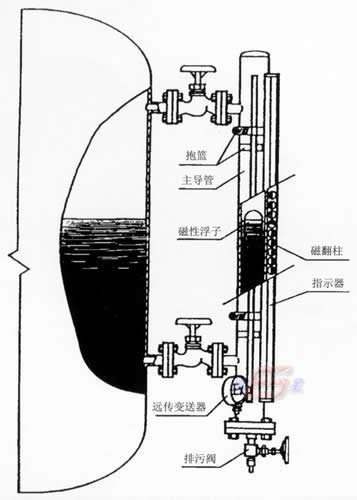

結構原理

　　液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液們上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界們焉得虎子為容器內介質液位的實際高度，從而實現液位的指示。

液體介質密度與沉筒距對照表
（PN1 .6-40.MPa)

液體介質密度（ g/cm3)	沉簡距 (mm)	典型液體介質示例
0.45-0.60	320-380	液化石油氣，液氨、乙烯、乙烷
0.61-0.74	260-320	汽油，丁二烯
0.75-0.85	230-260	甲醇，環氧（丙烷），二甲笨，輕油，乙醉
0.86-0.99	200-230	丙酮，氨水，粗笨，啤酒，重酒，牛脂，乙笨
1.00-1.10	180-200	水，醋酸，樟腦油
1.11-1.25	160-180	鹽酸，焦油，硝基笨，FR-22
1.26-1.39	140-160	液堿，麥芽糖，20%稀硫酸，硫酸二甲酯
1.40-1.59	120-140	稀硫酸，濃硝酸，FR-12
1.60-2.00	100-120	98%硫酸，發煙硫酸，高氯酸，溴水磷酸，氟油

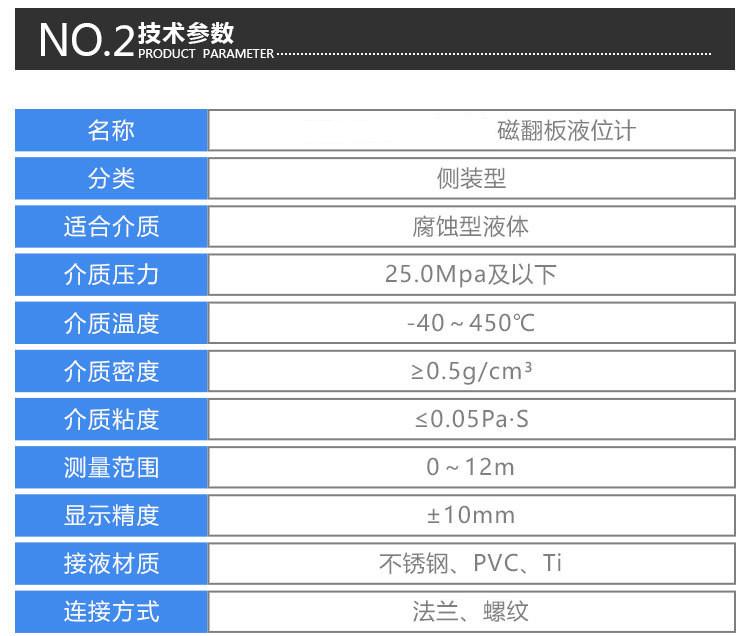

防腐型磁翻板液位計主要技術參數 1 、測量范圍：0-15000mm 2、準確度：±10 mm ±16 mm 3、翻柱直徑：10mm 16mm 4、公稱壓力：PN1.6-10.0MPa 5 、公稱通徑：DN20mm 6、介質密度： ≥0.45g/cm3 7、介質密度差：≥0.15g/cm3(測量界階） 8、介質溫度：-20～+250℃（特殊要求可達450℃） 9、介質粘度：≤150CP=200cst，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選帶蒸汽夾套式液位計 10、環境振動：頻率≤25HZ 振幅≤0.05 mm 11、跟隨速度：≤0.08 m/s 12、連接法蘭：采用1997年新頒布的HG20592-20635-97標準若采用其他標準（如GB、ANSI、DIN等標準），請用戶在訂貨時注明。 13、YHSX系列數字顯示調節報警儀、光柱顯示調節報警信詳見說明書。
遠傳（變送）裝置技術參數 1、遠傳裝置量程：0-15000mm:在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戾在訂貨時須注明。 2、準確度：±10mm 3、回差：±10mm 4 、輸出信號：4-20m A.DC 5、遠傳大距離：3Km,敷設電纜電容、電感大值不超過0.04UF、2mH 6 、電源電壓：24V .DC 、220V. AC50Hz(浮子液位計配帶24V直流穩壓電源） 7、環境溫度：-40～+60℃ 8、環境振動：頻率≤25Hz振幅≤0.05mm 9、負載阻抗：250Ω 10、防爆軟管接口：M20*1.5內螺紋 11、功耗：＜1.0W
報警器技術參數 1、供電電源電壓：220V、AC，50Hz 2、輸出信號：二常開，二常閉開關信號 3、開關觸點容量：220V，2A 4、工作壽命：＞10的5次方次 5、報警準確度：±5mm 6、環境溫度：-40～+60℃ 7、環境振動：頻率≤25Hz振幅≤0.5 mm 8、報警開關軟管接口：M20*1 .5 內螺紋。

產品選型

YHCFB1803	磁性翻板液位計
	代碼	安裝方式
	2	側裝式
	3	頂裝式
		代碼	主體材質
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代碼	公稱壓力
			1	0.6Mpa(僅適用于主體材質為ABS時)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代碼	輸出信號
				1	基本型
				2	帶上、下限開關輸出
				3	帶電遠傳（0~10mA輸出，220V，AC）
				4	帶電遠傳（4~20mA輸出，24V，AC）
				5	帶本案防爆型遠傳（4~20mA輸出，24V，AC）
					安裝間距（測量范圍）
					L1	安裝深度（頂裝式0~4000mm任選）
						介質密度g/cm3

YHCFB1803

□
