電磁流量計測量安裝及運行-技術文章

電磁流量計一直用于滿管測量，當測量管中液體未被充滿時，普通的電磁流量計會出現兩種情況：
    1）當測量管內的液體超過電極水平面時，流量計所顯示的是實際液體的體積流量加上空氣所占據的那部分體積之和，造成流量誤差。
    2）當測量管內的液體低于電極水平面時，輸出就不穩定或波動，流量計不能測出電動勢，根本無法計量。

    電磁流量計由兩部分組成，一是安裝在管道上的流量傳感器，二是微處理器控制的信號轉換器。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。

    電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

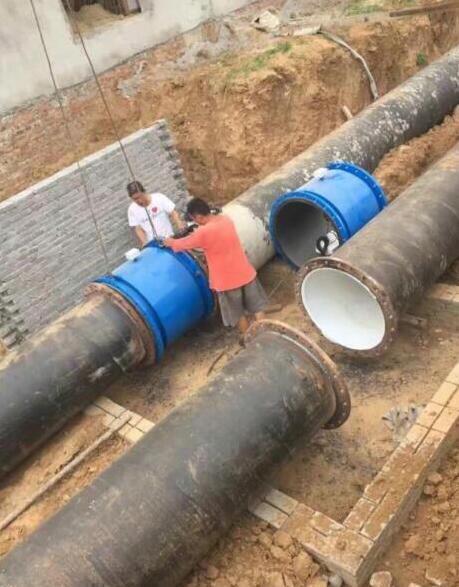

安裝要求
（1）安裝地點和位置按需要確定，但電極軸必須水平。
（2）電磁流量計必須有良好的接地，以減少干擾信號引入。接地有兩方面的要求，一是傳感器與轉換器的接地線必須與被測介質導通，二是要以大地為零電位。
（3）為避免干擾信號，傳感器與轉換器之間的信號線必須采用屏蔽導線，并單獨穿在接地鋼管內，不能把信號電纜和電源電纜安放在同一鋼管中。
（4）當流量計安裝在地下時，需要設置儀表井。
（5）介質流動不穩定對測量值并無影響，所以安裝流量計時對前后直管段并無特別要求。

（6）應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處；
（7）應安裝在管道上上升處；

    電磁流量計作為一種新型流量儀表，具有無法替代的優勢。從外觀上看，非滿管電磁流量計與普通電磁流量計并沒有什么不同，同樣具有不受流體參數影響、無可動部件、無阻流件、壓損極小、無測量滯后現象、線性輸出和范圍度寬等優點。
　
    電磁流量計的測量通道是段光滑直管，不會有阻塞現象，因此特別適用于測量含固體顆粒的液固二相流體，如紙漿、泥漿、污水等。安裝非滿管電磁流量計，其上游不會抬高水位，因此也不會帶來水頭損失。
　
    流量計的部件只有一對電極，不存在停工檢修的問題，流量管的IrathaneR襯里耐磨損，抗腐蝕性能好。
　
    電磁流量計可測的管道內液位為截面的10%～100%，其在非滿管和滿管流量的情況下均能保持良好的測量精度，這是電磁流量計研發的突破。
　
    在非滿管測量中，測量管內液位通常會出現波動，這些波動，特別是當其處在電極的水平面上時，能導致傳感器輸出信號的波動。液位測量系統中包含的模糊邏輯和特別濾波電路很好地解決了這個問題，這就保證了流量計在介質流動不穩定或流量分布改變的情況下仍具有穩定的測量值顯示。

    工業排水的流體流動都是自然流動，流量大，非滿管并且具有自由水面，準確地進行測量有一定的難度。以前多采用傳統槽式流量計，不僅精度較低，而且?guī)磔^大的水流損失，同時對上游渠道的坡度及下游水深也均有一定的要求，當不能滿足條件時測量精度會降低，有時甚至無法進行測量。如果用電磁流量計來測量污水，則需要建造額外的閘板和堰板以保證滿管，這些附加的安裝費用經常會超出流量計本身的費用，大口徑管道時更是如此，而且還增加了管道堵塞的可能性。隨著測量技術的不斷發展，目前電磁和超聲波技術都能對非滿管流體流量進行測量。
