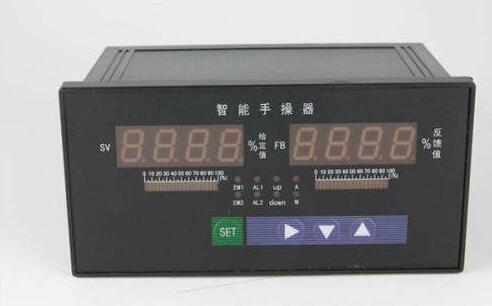

YHSX1805智能手操器是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能優越，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為：D型操，Q型操，硬手操。

詳細說明

型號：YHSX1805智能手操器詳細介紹

一、概述
YHSX1805智能手操器是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。

智能手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。
硬手操由一臺無自動控制的操作器，僅接收閥信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號(D型硬手操)或線性電流電壓信號(Q型硬手操)。并通過閥位信號的接收，顯示閥位,來確定閥門的開度。

二、特點
●輸入信號可以任意選擇。
●開機自動或開機先手動(可預置手動輸出值)。
●手動狀態輸出。
●閥位反饋跟蹤輸出。
●EM l-程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返回自動狀態。
● EM2-程手動功能，初始值可預置。
●閥位反饋錯誤指示，閥位反饋斷線可自動進手動。
●跟蹤誤差錯誤指示。
●主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。
●可在表內內置兩路1 6A或4 1 A雙向可控硅，直接控制執行機構的電機正反轉。
●所有的設置參數可保存10丟失。
●系統自動復位，無死機現象。

三、技術指標
●輸出信號: 4-20mA，0-10mA
●調節器反饋輸入: 4-20mA，0-10mA，0-5V，1-5V
●閥位反饋輸入: 0-10mA，4-20mA，0-5V，1-5V
●閥位反饋輸出: 4-20mA，0-10mA或0-5V，1-5VDC
●手動/自動狀態輸出: 斷，自動狀態; 通，手動狀態。
●遠程手動輸入EM1: 為低電平，表示有EM1有效;
●遠程手動輸入EM2: 低電平接通有效; 斷開無效。
●供電電源: 220VAC/50Hz或24VDC

●選型表

代碼							說明
YHSX1805							智能手操器
外型尺寸	A						橫式160×80×125mm
	A/S						豎式80×160×125mm
	B						方式96×96×110mm
	C						橫式96×48×110mm
	C/S						豎式48×96×110mm
	D						方式72×72×110mm
控制輸出		L					繼電器控制輸出
		X1					4-20mA輸出
		X2					0-10mA輸出
		X3					1-5V輸出
		X4					0-5V輸出
通訊輸出			P				微型打印機
			R				串行通訊RS232
			S				串行通訊RS485
供電電源							220VAC供電
供電電源				W			DC24V供電
調節輸入信號					I1		電流信號：4-20mA、0-10mA?
調節輸入信號					V1		電壓信號：1-5V、0-5V、0-10V
閥位反饋輸入信號						I2	電流信號： 4-20mA、0-10mA
						V2	電壓信號：1-5V、0-5V、0-10V
						Z	電位器：0-2KΩ
