詳細說明
概述

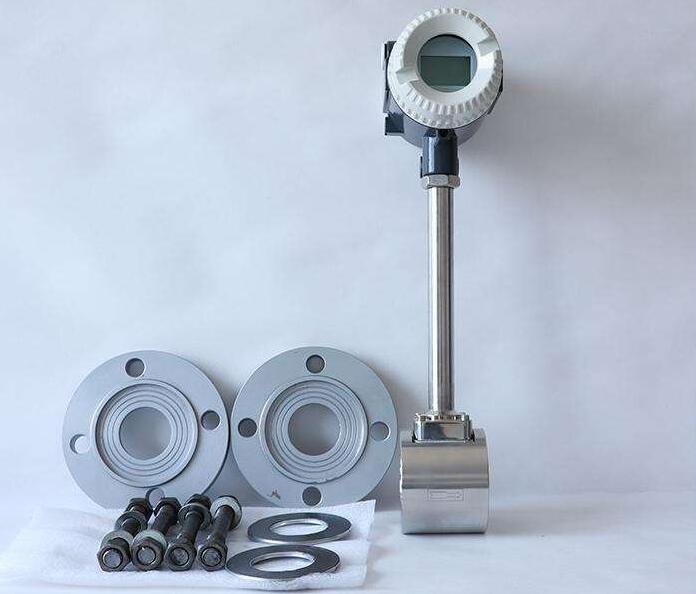

YH1803WJKQ壓縮空氣流量計是利用流體卡門原理研制而成的新型智能流量?jì)x表。該系列流量?jì)x表具有結構簡單、可靠性強、準確度高、重復性好、流量范圍和溫度范圍寬、壓力損失小、抗震動,以及耐老化等特點,特別是本公司開發的智能壓縮空氣流量計系列,為溫壓補償一體化設計,自動溫度壓力補償,使儀表參數能長期穩定,可靠性高,可在-20℃~+350℃的工作溫度范圍內工作。還有可以選配模擬標準信號或數字信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jì)x表。
產品特點
1.不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫、高壓。
2.無可動部件、無空洞縫隙設計,產品無磨損、耐臟污,無需機械維修,使用壽命長。
3.采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上。
4.穩壓補償一體化設計。
5.同時顯示流量值與累計流量值,不必輪流切換。
6.安裝簡便,維護十分方便;
7.結構簡單牢固,無可動部件,長期運行十分可靠;
8.量程范圍寬,量程比可達1:15;
9.壓力損失小,運行費用低,更具節能意義;
10.應用范圍廣,工業氣體均可測量;
參數
●公稱通經:對夾式DN15~DN300,法蘭式DN15~DN500,插入式>DN300
●溫度范圍:-60℃ ~ 450℃
●壓力規格:PN1.6Mpa; PN2.5Mpa; 更高壓力規格可特殊定做
●轉 換 器:一體式;分體式;
●范 圍 度:正常范圍1:10 擴展后范圍1:15
●壓力損失系數:Cd≤2.6
●系統測量精度:示值的±1.5%
插入式流量計 示值的±2.5%
●供電電壓:傳感器 +12VDC 或+24VDC 變送器 +24VDC
現場顯示型 儀表自帶3.6V鋰電池
●輸出信號:傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
●通 訊: HART協議/RS485
●允許振動加速度:壓電式 ≤0.2g 電容式 ≤1.0g
●環境溫度:傳感器 -30℃ ~ 65℃
變送器、現場顯示 -10℃ ~ 50℃
●環境濕度:相對濕度5 ~ 85%
●信號遠傳距離:≤500m
●信號線接口:內螺紋M20×1.5
●直管段長度:上游≥10D 下游≥5D
●防護等級:普通型 IP65
●儀表材質:表體部分采用不銹鋼304材質,儀表外殼采用鋁合金,也可根據用戶要求采用特殊材質。
流量范圍:
公稱通徑DN (mm) | 流量范圍(m3/h) | ||
液體 | 氣體 | 蒸汽 | |
10 | 0.1~1 | 1~10 | 0.75~7.5 |
15 | 0.4~4 | 2~20 | 3~30 |
20 | 0.6~6 | 5~30 | 6~50 |
25 | 1~10 | 7~60 | 9~80 |
32 | 1.6~16 | 15~100 | 15~130 |
40 | 2.6~26 | 20~160 | 20~200 |
50 | 4~40 | 28~240 | 32~320 |
65 | 6~80 | 50~400 | 54~540 |
80 | 10~100 | 90~600 | 82~820 |
100 | 18~180 | 140~960 | 128~1280 |
125 | 26~260 | 240~1600 | 200~2000 |
150 | 40~400 | 320~2000 | 290~2900 |
200 | 70~700 | 620~3500 | 590~5100 |
250 | 100~1000 | 960~5000 | 930~8000 |
300 | 150~1500 | 1500~8000 | 1330~11440 |
選型:
型 譜 | 說 明 | ||||||
YH1803WJKQ | 型號 | ||||||
檢測 | B | 壓電式傳感器 | |||||
方式 | E | 電容式傳感器 | |||||
連接方式 | 1 | 滿管型 | 法蘭連接型 | ||||
2 | 滿管型 | 法蘭卡裝型 | |||||
3 | 插入型 | 簡易插入型 | |||||
4 | 插入型 | 球閥插入型 | |||||
測量介質 | 2 | 液體 | |||||
3 | 氣體 | ||||||
4 | 蒸汽 | ||||||
公稱通徑 | 25 | DN25 | |||||
… | … 單位:mm | ||||||
300 | DN300 | ||||||
使用環境 | P | 普通型 | |||||
B | 防爆型 | ||||||
輸出信號 | 1 | 脈沖輸出 | |||||
2 | 4~20mA電流輸出,液晶顯示 | ||||||
3 | RS-485通訊 | ||||||
4 | 電池供電,不帶溫度、壓力補償 | ||||||
5 | 溫壓補償一體,4~20mA電流輸出型 | ||||||
6 | 溫壓補償一體,電池供電型 |
安裝要求
1、合理選擇安裝場所和環境。
避開強電力設備,高頻設備,強電源開關設備;避開高溫熱源和輻射源的影響,避開強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭,則:上游直管段≥10D,下游直管段≥5D 。
3、管道采取減振動措施。
盡量避免安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。
4.在水平管道上安裝是流量傳感器常用的安裝方式。
測量氣體流量時,若被測氣體中含有少量的液體,傳感器應安裝在管線的較高處。
5.傳感器在垂直管道的安裝。
測量氣體流量時,傳感器可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流向應由下向上。

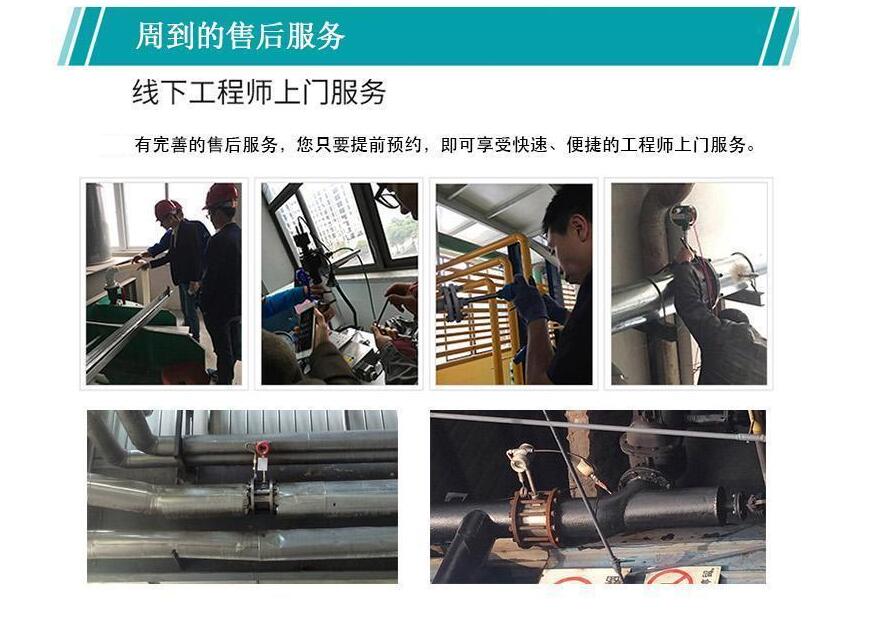

售后服務:
1、我公司所售產品在一年之內出現質量問題的(非人為),負責免費維修。
2、質保期內如我公司產品出現任何質量問題,我公司負責免費維修或調換。
3、質保期內如用戶使用不當,造成的產品損壞,我公司將全力負責維修,只收取損壞部件成本費。
4、如用戶需我公司現場服務,我公司以最短時間到達用戶現場。
5、本公司所售的產品,享受維護服務。
