詳細說明
YH1801DCJ漿液流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在流量計上采用CAN現場總裁，技術達到國際水平。流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于石油、化工、冶金、輕紡、造紙、環保、食品、給排水等工業部門及市政管理，水利建設、河流疏浚等區域的流量計量。
流量計分類
一體型漿液流量計安裝方便，現場顯示，不宜在地面以下安裝，以防轉換器被水淹沒。
分體型漿液流量計，轉換器與傳感器分開，現場安裝測量傳感器和異地安裝顯示器，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，安裝、敷線較嚴格，合理安裝避免干擾信號。
工作原理:
流量計是基于法拉第電磁感應定律。在流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會(huì )產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離，如圖所示。
產品特點：
1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量準確度
2.信號電極作徹底的靜電屏蔽處理，保證小信號不會(huì )受線圈的干擾，保證低流速的測量準確度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的測量準確度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝），特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供準確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，準確度高
10.全數字處理，抗干擾能力強，測量可靠，準確度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
技術參數：
公稱通徑 （特殊規格可定制） | 管道式四氟襯里：DN10～DN2200 | |
管道式橡膠襯里：DN40～DN2200 | ||
流動方向： | 正，反，凈流量 | |
量程比： | 150：1 | |
重復性誤差： | 測量值的±0.1% | |
準確度等級： | 管道式：0.5級，1.0級 | |
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
高溫橡膠襯里：－20～＋90℃ | ||
聚四氟乙稀襯里：－30～＋100℃ | ||
高溫型四氟襯里：－20～＋180℃ | ||
額定工作壓力： （高壓可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范圍： | 0.1－15m/s | |
電導率范圍： | 被測流體電導率≥5μs/cm | |
電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | |
供電電源： | AC220V、DC24V或3.6V電池 | |
要求直管段長度 | 上游≥5DN，下游≥2DN | |
連接方式： | 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 | |
防護等級： | IP65，特殊訂制高可達IP68 | |
環境溫度： | －25～＋60℃ | |
相對溫度： | 5%～95% | |
消耗總功率： | 小于20W | |
口徑及流量的選擇
公稱通徑 | 有效測量流量范圍（m3/h） | 公稱通徑 | 有效測量流量范圍（m3/h） |
10 | 0.3-1.6 | 300 | 300-1200 |
15 | 0.8-3.0 | 350 | 400-1600 |
20 | 1.2-5.0 | 400 | 500-2000 |
25 | 2.0-8.0 | 450 | 600-2500 |
32 | 3.0-12 | 500 | 800-3000 |
40 | 5.0-20 | 600 | 1000-4000 |
50 | 8.0-40 | 700 | 1600-5000 |
65 | 12-60 | 800 | 2000-6000 |
80 | 20-120 | 900 | 2000-8000 |
100 | 30-160 | 1000 | 2500-10000 |
125 | 50-250 | 1200 | 3000-12000 |
150 | 80-400 | 1400 | 4000-16000 |
200 | 120-600 | 1600 | 5000-20000 |
250 | 200-800 | 1800 | 6000-25000 |
選型：
型號 | 說明 | |||||||||
YH1801DCJ- | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通徑 | 10-2200mm | |||||||||
組合 | S | 一體型 | ||||||||
L | 分體型 | |||||||||
電極材料 | M | 不銹鋼 | ||||||||
T | Ti（鈦） | |||||||||
D | Ta（鉭） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt鉑 | |||||||||
N | Ni鎳 | |||||||||
輸出方式 | 0 | 無輸出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
襯里材料 | X | 橡膠 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡膠 | |||||||||
就地顯示 | 0 | 無就地顯示 | ||||||||
1 | 就地顯示 | |||||||||
通訊方式 | 0 | 無通訊 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 無接地環 | ||||||||
1 | 有接地環 | |||||||||
2 | 有接地電極 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||

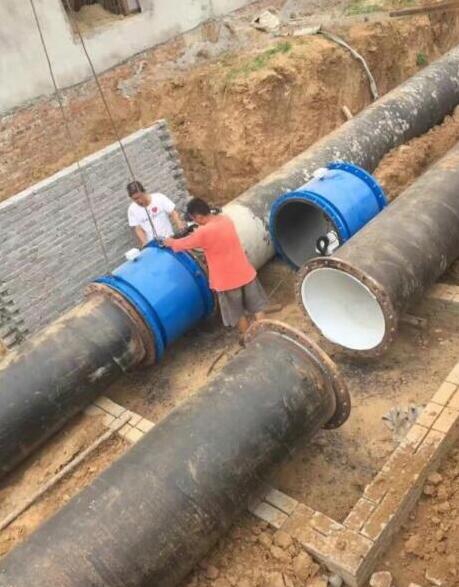

安裝對外部環境的要求
1．應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。
2．安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。
3．應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。
4．為了安裝、維護、保養方便，在流量計周?chē)栌谐湓５陌惭b空間。
5．流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
安裝對直段的要求
1．為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會(huì )影響測量精度（也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝）。
2．入口/出口直管段：入口應≥10×DN；出口應≥5×DN
3．為了方便檢修流量計，為流量計安裝旁通管，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管。

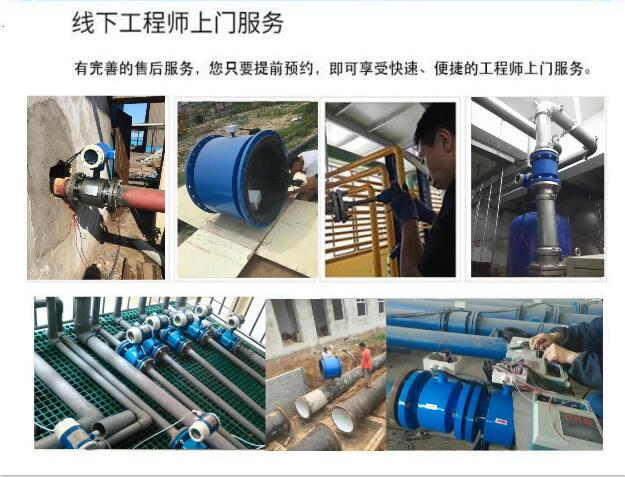

售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
5、本公司所售的產品，享受維護服務。
