測量原理：

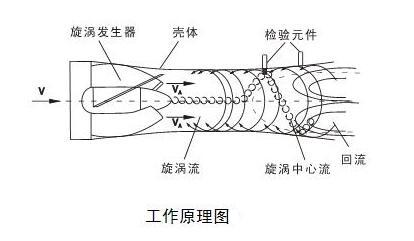

    液化氣流量計的流通剖面類似文丘利管的型線（如下圖）。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。

該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在流量計液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

    YH1801XOYHQ液化氣流量計是具有國內新水平的新型氣體流量?jì)x表，流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償，是石油、化工、電力、冶金、城市供氣等行業測量和貿易計量的理想產品。

特點
1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能高，結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積總量。
3、采用新型信號處理放大器和濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會(huì )丟失，可保存。
5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。
6、防盜功能可靠，具有密碼保護，防止參數改動。

基本參數：
儀表口徑及連接方式：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300法蘭連接
準確度等級：±1.5%R
量程比：1:10；1:20；1:30
儀表材質：表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁
使用條件：介質溫度：-20℃～+80℃    環境溫度：-30℃~+60℃
相對濕度：5%～90%       大氣壓力：86～106KPa
工作電源：A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485
          B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示。
整機功耗：A.外電源：＜1W；
B.內電源：平均功耗≤1W，可使用三年以上。
輸出信號功能：脈沖信號①、4 ~ 20mADC電流信號②、控制信號③RS485通訊④實時記錄功能⑤起停記錄、日記錄、定時間間隔記錄
信號線接口：內螺紋M20×1.5或其他

選型

訂貨須知:
  用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質最大壓力、介質溫度選型

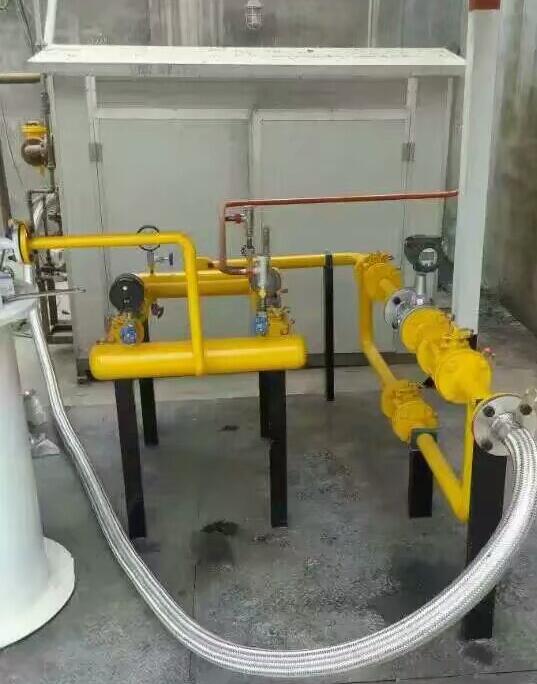

安裝
1、流量計應根據流向標志安裝。
2、流量計可水平、垂直或任意角度傾斜安裝。
3、上下游直管段要求
4、被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。
5、流量計周?chē)粦袕娡獯艌?chǎng)干擾及強烈的機械振動。
6、流量計必須可靠接地。
7、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
8、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
9、應避免外界強磁場的干擾；
10、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。
