詳細說明





  工業類油包括（柴油 金屬加工油  導熱油 齒輪油 液壓油 燃料油 機油 汽油 原油 成品油  石油  重油 白油 硅油 廢機油 泵油 礦物油 冷凍機油 煤焦油 煤油 輕油 燃油 熱處理油 潤滑油 生物柴油 石蠟油  原料油 渣油 軸承油 棕櫚油 白色油 粗汽油 粗煤油 粗柴油 重柴油 甘油 發動機油  變壓器油 錠子油 安定油 氣缸油 真空泵油 汽輪機油 壓縮機油 植物油 柏油）等





測量原理

  在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

概述

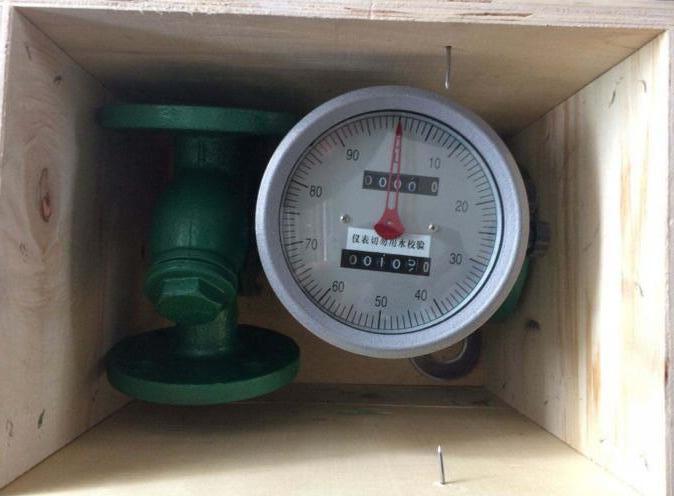

    YH1801TCGY系列工業油流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)、橢圓齒輪轉子和傳動等部件組成:。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。

    工業油流量計適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。流量計可現場指示累積流量、瞬時流量，單次流等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。

技術參數:
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝過濾器

測量范圍及工作壓力

選型:

安裝事項：
 1、流量計前應安裝過濾器。

2、安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
3、前裝過濾器后，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
4、應安裝泵的輸出端，否則也會(huì )造成儀表誤差增大。
5、在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
