詳細說明

一、概述

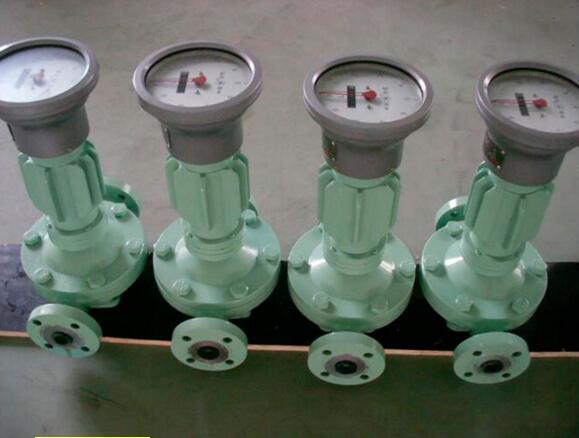

    YH1801TCSZ樹脂流量計是一種指針顯示，可以顯示瞬時流量和累積流量，并且累積流量可以回零裝置的輕型容積式流量?jì)x表， 齒輪是計量流經管道內液體流量總和的容積式流量計,是機械式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

二、特點
測量精度高、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
結構簡單、外形尺寸小、重量輕
安裝容易，表前不需安裝直管段

三、測量原理

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

四、技術參數
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝過濾器

五、測量范圍及工作壓力

六、選型

七、安裝事項：
樹脂流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向一致。
流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的齒輪轉動軸與地面平行
流量測量與流體的流動狀態無關，這是因為流量計是依靠被測介質的壓頭推動齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
計量精度高，但不適用于含有固體顆粒的流體(固體顆粒會(huì )將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會(huì )引起測量誤差。
節流閥應安裝在流量計進口處，開關閥安裝在出口處，在開閉各閥門時要緩慢啟動，不要急速開啟或關閉閥門。
