詳細說明

產品特點：
●表體中同時集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量。
● 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
● 全新的數字濾波和修正功能使流量測量更加準確可靠。
● 電池供電型無需外接電源既可連續工作兩年以上。
● 全新點陣漢字液晶顯示，使用操作更方便。
● 結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
● 安裝簡單，維護十分方便。
● 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
● 輸出是與流量成正比的脈沖信號，無零點漂移，準確度高。
● 測量范圍寬，量程比可達1：10。
● 壓力損失較小，運行費用低，更具節能意義。

技術指標：
測量介質： 氣體、蒸汽
連接方式：法蘭卡裝式、法蘭式、插入式
口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
法蘭連接式口徑選擇 100,150,200
流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s。
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸汽流量范圍見表3。
測量精度 1.0級 1.5級
被測介質溫度：常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
脈沖占空比約50%，傳輸距離為100m
脈沖電流遠傳信號 4～20 mA，傳輸距離為1000m
儀表使用環境 溫度：-25℃～+55℃ 濕度：5～90% RH50℃
材質 不銹鋼，鋁合金
電源 DC24V或鋰電池3.6V
防護等級 IP65。

智能渦街流量計流量范圍：

智能渦街流量計選型表：

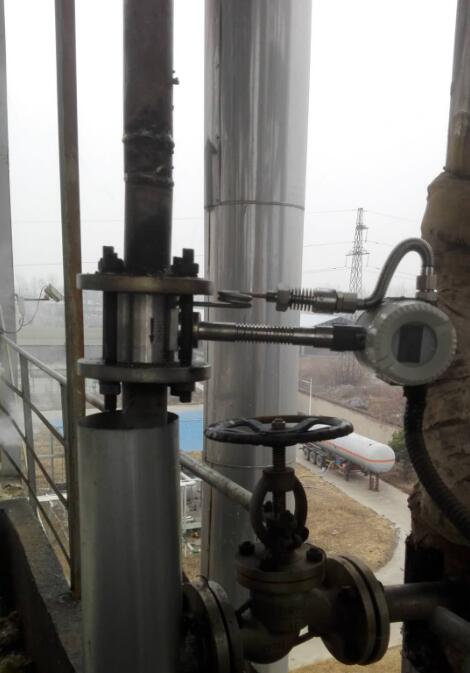

智能渦街流量計安裝條件：
  傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下
  游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

    應避免安裝在有強烈機械振動的管道上。
  直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。
  傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
  傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
  傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
  傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
  被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
  流量計的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。

  直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
