詳細說明

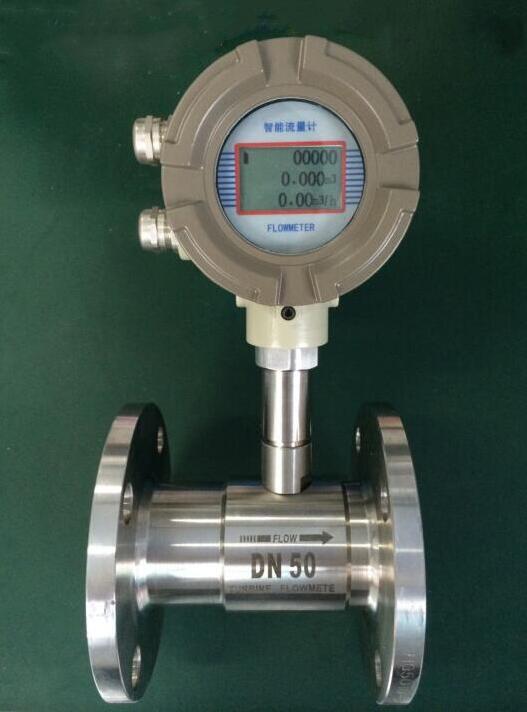

    YH-LWGY-6/10/15/20/25/32/40/50/65/80/100/125/150/200液體渦輪流量計是由渦輪流量傳感器與顯示儀表配套組成智能渦輪流量計。傳感器具有準確度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

  液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。液體渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣和低溫流體等.


     液體渦輪流量計按照安裝方式可分為-法蘭連接、螺紋連接、插入式及卡箍式衛生型；根據現場選型請注明。


產品特點：
  壓力損失小，葉輪具有防腐功能；
  具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長；
  采用超低功耗單片微機技術，功能強，功耗低，性能好；
  準確度,一般可達±1%R、±0.5%R；
  重復性好，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是選用的流量計；
  輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
  可獲得很高的頻率信號（3~4kHz），信號分辨力強；
  范圍度寬，中大口徑可達1:20，小口徑為1:10；
  結構緊湊輕巧，安裝維護方便，流通能力大；
  可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
  儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。
  采用eeprom對累積流量、儀表系數進行掉電保護。保護時間大于10年。


 技術性能表：
儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
準確度等級 ±1%R、±0.5%R
量程比 1:10；1:15；1:20
儀表材質 304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃） -20～＋120℃
環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號 脈沖頻率信號，低電平≤0.8V 高電平≥8V  、4-20MA信號
供電電源 電池供電 、+12VDC 、+24VDC（可選）
信號傳輸線 STVPV3×0.3（三線制）
傳輸距離 ≤1000m
信號線接口 郝斯曼接頭
防護等級 IP65

電氣特性：
1、 顯示方式：
　?。?）遠傳顯示：脈沖輸出（配顯示儀表）；
　?。?）現場顯示：7位lcd顯示累積流量，單位（m3）7位lcd顯示瞬時流量，單位（m3/h）
　?。?）渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
　?。?）脈沖輸出，p-p值由供電電源確定；
　?。?）可帶脈沖輸出或4~20ma兩線制電流輸出；
　?。?）4~20ma兩線制電流輸出。
3、供電電源：
　?。?）dc5~24v；
　?。?）3v鋰電池安裝于儀表內部可連續使用五年以上；
　?。?）dc24v。

儀表類型
A、現場顯示型
　　液體渦輪流量計是采用單片微機技術設計的流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套?？娠@示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示準確度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示。小信號切除功能。

B、脈沖輸出型
　　工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
　　
C、4～20mA輸出型
　　工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
　　
D、分體遠傳顯示型
　　工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。

選型表

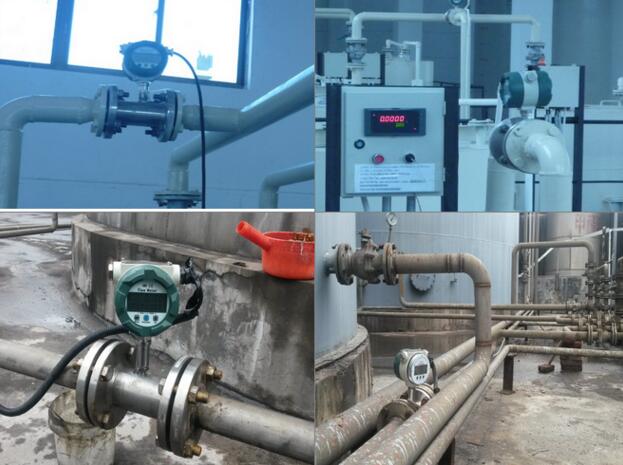

安裝方式：
      1、 液體渦輪流量計安裝采用法蘭連接、螺紋連接、插入式及卡箍式衛生型；
　　2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn（dn為管道內徑）。
　　3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
　　4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
　　5、傳感器露天安裝時，請做好放大器插頭的防水處理；
　　6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。
