詳細說明

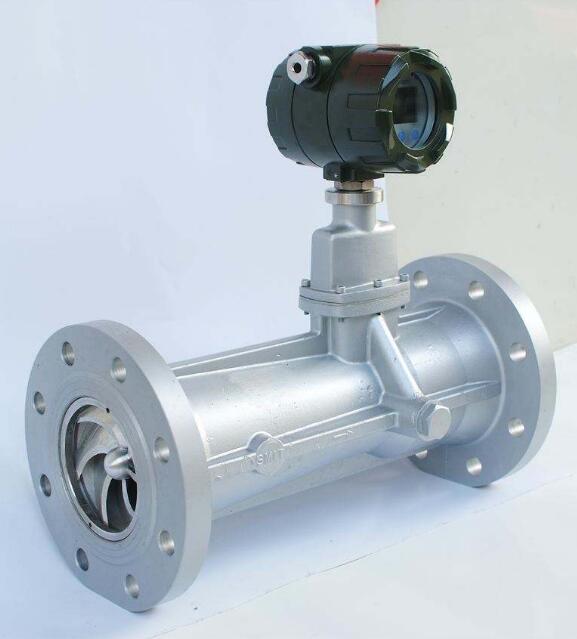

    YH-LUX-15/20/25/32/40/50/65/80/100/125/150/200智能旋進旋渦流量計是采用微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等特點,該智能旋進旋渦氣體流量計集流量、溫度、壓力檢測功能與一體，并能進行溫度、壓力自動補償，主要技術指標達到國外同類產品的高水平的氣體流量?jì)x表。旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市工業天然氣輸配計量和貿易計量的理想產品。

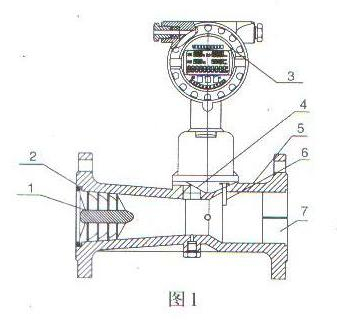

結構：
旋進旋渦流量計由以下七個基本部件組成

1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

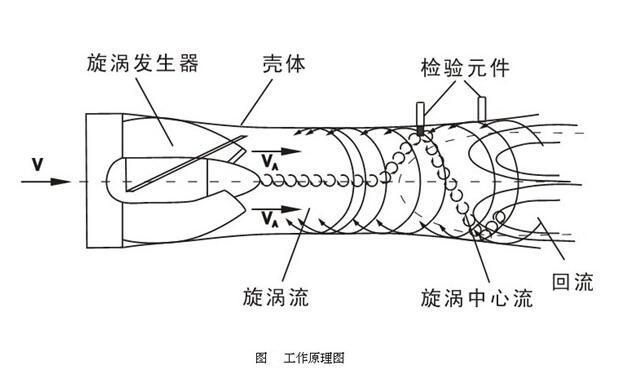

工作原理：
    旋進旋渦流量計的流量傳感器的流通剖面類似于文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。  當流體通過由螺旋形葉片組成的旋渦發生器，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。

流量計算式為：
旋進旋渦流量計

K=f/q
式中：K ——流量?jì)x表系數l/m3
f——旋渦頻率 Hz
q——體積流量m3/s
  流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關。



主要特點:
1．無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、實現了機電一體化，日常的計量過程不需人工值守；
3、工藝安裝條件不苛刻，儀表上、下游直管段大大縮短；
4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；
5、流量測量范圍較寬（qmax/qmin=15～20），無法涉足的部分小流量區域進行有效工作；
6、內置式壓力、溫度、流量傳感器，安全性高,結構緊湊，外形美觀。
7、就地顯示溫度、壓力、瞬時流量和累積流量。
8、采用新信號處理放大器和濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
9、時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會(huì )丟失,可保存。
10、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
11、防盜功能可靠，具有密碼保護,防止參數改動。
12、表頭可180度隨意旋轉，安裝方便。
13、轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1200米。
14、整機功耗低，可用內電池供電，也可外接24VDC電源。
15、體積小、重量輕，離線標定較為方便；
16、測量信號既可就地顯示，也可按需遠傳；
17、儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；
18、只需定期更換電池(微功耗)及被測介質的參數。



參數:

公稱通徑：DN10-DN200
被測介質：天然氣，空氣，液化氣，沼氣等
基本誤差：±1.5%

工作壓力：≤6.3 MPa
被測介質溫度：＜80℃
直管段要求：上游0-10D，下游0-5D
供電電源：鋰電池和24V DC
顯示：8位LCD顯示瞬時流量、累積流量、壓力和溫度參數
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號

使用環境條件：
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力：1.6、2.5、4.0 、6.3MPa



公稱通徑DN（mm）	類  型	流量范圍 (m3/h)	工作壓力（MPa）	準確度等級	重復性
20		1～15	1.6; 2.5; 4.0; 6.3	1.0 1.5	小于基本誤差限值的1/3
25		2～40
32		3～70
40		4-80
50	B型	10～150
65	B型	20-300
80	B型	28～400
100	B型	50～800
125	B型	60-1200
150	B型	150～2250
200		360～3600	1.6; 2.5; 4.0





智能旋進旋渦流量計選型：

型號	口徑	流量范圍m3/h
YH-LUX-15	DN15	0.6～10
YH-LUX-20	DN20	1～15
YH-LUX-25	DN25	2～40
YH-LUX-32	DN32	3～70
YH-LUX-40	DN40	4～80
YH-LUX-50	DN50	10～150
YH-LUX-65	DN65	20～350
YH-LUX-80	DN80	28～400
YH-LUX-100	DN100	50～800
YH-LUX-125	DN125	60～1200
YH-LUX-150	DN150	150～2250
YH-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金





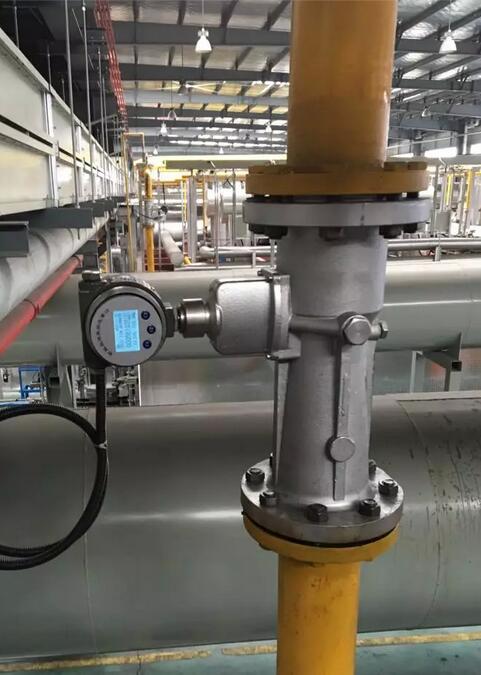

智能旋進旋渦流量計安裝注意事項：

1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4.應避免外界強磁場的干擾；
5.在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
7.應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會(huì )產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
8.安裝流量計之前應先清除管道中的焊渣等雜物。
9.投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
10.當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
11.用戶不得自行更改系統的接線方式和任意擰動各個輸出引線接頭；
12.流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
13.定時檢查流量計法蘭處的泄漏情況。
