孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。

詳細說明

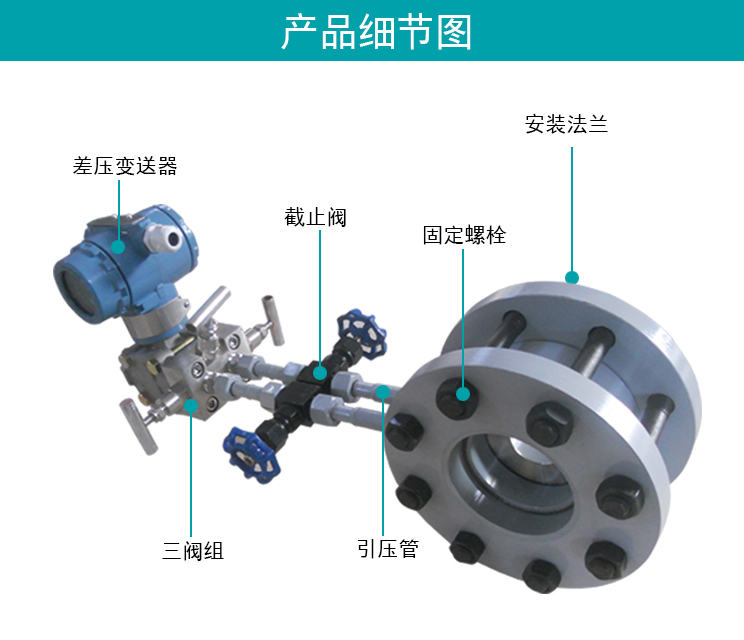

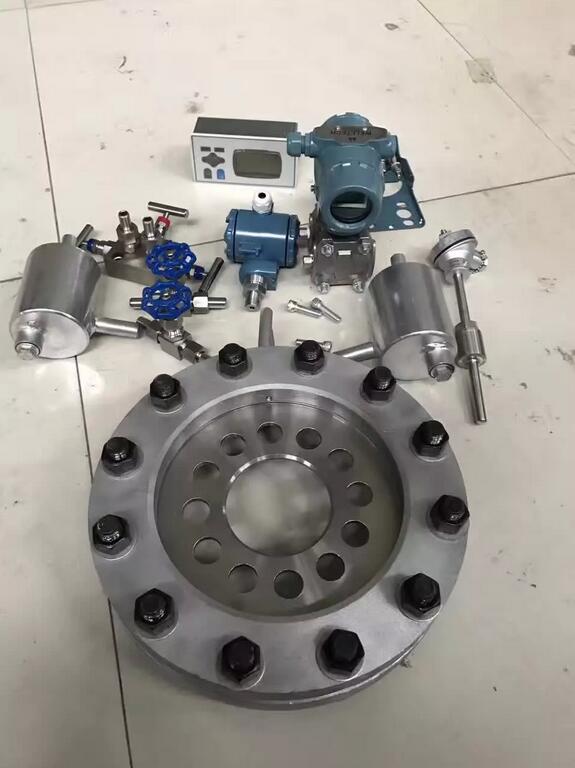

型號：YH1801KB 孔板流量計詳細介紹

孔板流量計系列產品有：一體化孔板流量計；環形孔板流量計；平衡孔板流量計（平衡流量計）

一、概述
YH1801KB系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑嫻澚餮b置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

二、工作原理

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

d/D－直徑比無量綱

流體的密度Kg/m³

可膨脹性系數　無量綱

三、分類及結構圖
節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等取壓裝置：環室、取壓法蘭、夾持環、導壓管等連接法蘭(國家標準、各種標準及其它設計部門的法蘭)　、緊固件。測量管。

1、分類
①按法蘭夾裝方式分類
（1）焊接式　　（2）法蘭夾裝式
②按取壓方式分類
（1）角接鉆孔取壓；（2）角接環室取壓
（3）法蘭取壓；（4）徑距取壓；

2、結構及簡圖

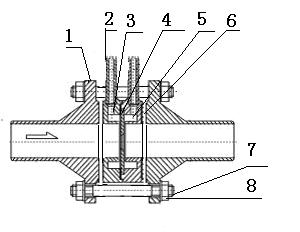

① 圖 2標準環室孔板節流裝置結構圖
1、法蘭 2、導壓管
3、前環室 4、節流件
5、后環室 6、密封墊片
7、螺栓 8、螺母

標準環室孔板結構圖

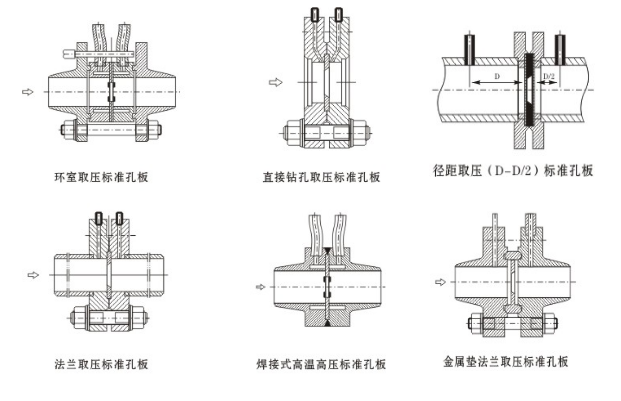

②各種標準孔板結構

四、特點
    ▲流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
    ▲孔板計算采用國際標準與加工
    ▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
    ▲標準型節流裝置無須實流校準，即可投用。
    ▲安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
    ▲采用進口單晶硅智能差壓傳感器
    ▲高精度，完善的自診斷功能
    ▲智能孔板流量計智能孔板流量計其量程可自編程調整。
    ▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
    ▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
    ▲配有多種通訊接口
    ▲穩定性高
    ▲量程范圍寬、大于10：1

五、技術指標
    ▲高精度：±0.075%
    ▲高穩定性：優于0.1%FS/年
    ▲高靜壓：40MPa
    ▲連續工作5年不需調校
    ▲可忽略溫度、靜壓影響
    ▲抗高過壓

六、適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級

七、選型

型號	型譜說明
YH	企標
	YH1801KB	流量節流裝置
		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代號	公稱口徑
					DN25	DN25
					DN32	DN32
					DN..	……
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件
								F	配三閥組等
								I	配含F及變送器(附件根據介質、要求選配)
								DC	配含F及多參量變送器
								O	用戶配置附件

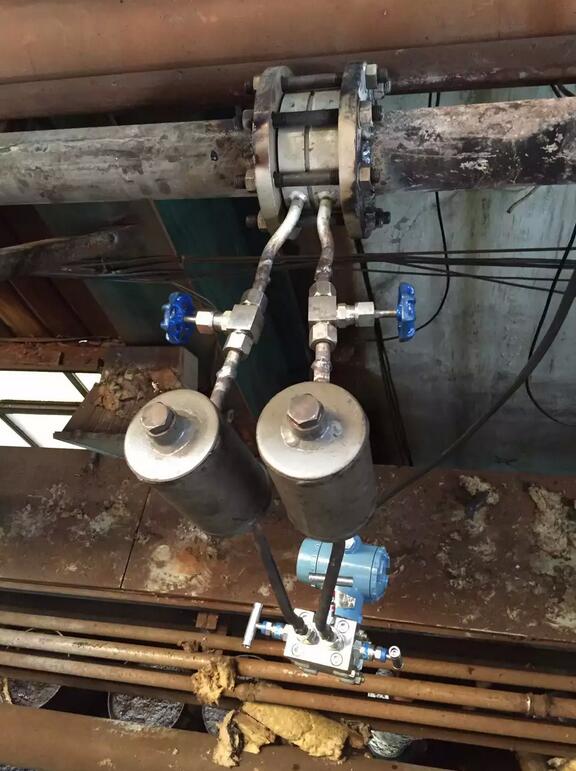

八、安裝要求

對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加。

節流裝置的安裝和適用于下列管段和管件有關：節流件上游側阻力件、第二阻力件，節流件下右側阻力件，從節流件上游第二阻力件到下游阻力件之間的管段以及差壓訊號管路等。
