V錐流量計

精品推薦
V錐流量計是一種具有專利技術的新型差壓流量計，和其它類型的差壓流量計的基本原理相同，都是基于密封管道中的能量守恒原理，V錐流量計的獨特設計，擴大了流量測量范圍，并避免了傳統差壓流量計的一些局限性，工作性能更優。

詳細說明

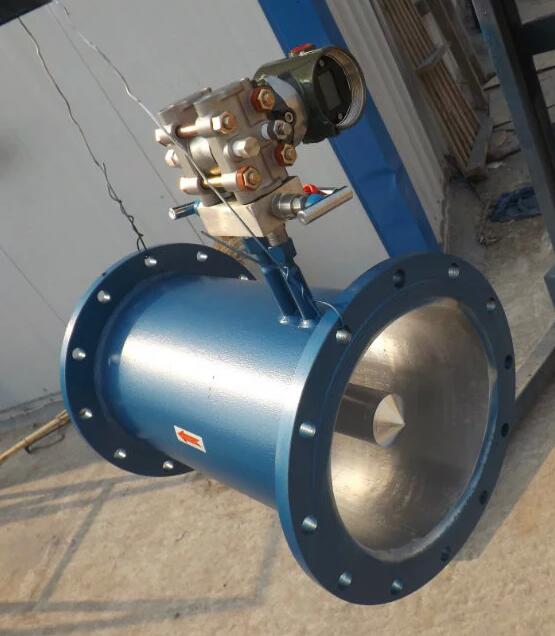

型號：YH1801VZ V錐流量計詳細介紹

概述：
YH1801VZ系列V錐流量計又稱內錐流量計、V錐、錐形流量計，是一種具有技術的差壓流量計，和其它類型的差壓流量計的基本原理相同，都是基于密封管道中的能量守恒原理，V錐流量計的設計，擴大了流量測量范圍，并避免了傳統差壓流量計的一些局限性，工作更好。V錐流量計是在管道中心懸掛一個錐形截流件，錐形件阻礙介質流動，重塑流速曲線，測量介質包括水、蒸汽、空氣、天然氣、氮氣、焦爐煤氣和有機氣體等。

.工作原理：
    V錐流量計是一種差壓流量?jì)x表，以差壓原理設計的流量?jì)x表已經有一百多年的應用歷史了。差壓原理是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量與管道中介質流速的平方根成正比。當介質接近錐體時，其壓力為P1，在介質通過錐體的截流區時，速度增大，壓力降低為P2，P1和P2都通過錐形流量計的取壓口引到差壓變送器上，當流速發生變化時，錐形流量計的兩個取壓口之間的差壓值會(huì )增大或縮小。
    V錐流量計在進行流量計算時所采用的計算公式同其他差壓流量?jì)x表相同，但其截流元件的設計，迫使管道中心的介質繞著錐體流動，與其他差壓流量計相比這樣有很多特點。我們可以借助理想狀態流速曲線分布圖來理解錐形流量計的性能。管道中的流體沒有受到任何干擾和阻礙，即是我們所說的理想流態，他的流速分布均勻，靠近管壁的流速幾乎為零，管道中心的流速達到大范圍，靠近管壁的流速幾乎為零，是由于管壁對介質的摩擦力造成的。由于錐體懸掛在管線中心，他直接同流體的高速區接觸，迫使高速區的流體同近管壁低速區的流體相混合從而使流速均勻化。所以即使流速很低，錐形流量計仍能使流體與管道中心的高流速連續作用產生正確差壓。
    現實中，流速很難分布均勻，管道上的任何變化都可能對流體造成影響，如：灣頭、閥門、縮徑、擴徑、泵、三通等等，而錐形流量計利用錐體對上游的流速分布曲線重新進行塑造，即使在極為惡劣的情況下，仍能保證測量準確度。

特點：
流量計準確度：±0.5％、±1.0％、±1.5％系統精度須參照應用條件及二次表的精度。
重復性好：優于±0.1%
量程比寬：正常情況下為10：1，若有必要也可加大。
直管段要求低：流量計前0~3D 直管段、后0~1D 直管段即可保證測量準確度。實驗證明，V錐流量計可以接近單彎管或不同平面的雙彎管而對準確度影響很小。
穩定性好：錐體的外形設計保證流體在流經錐體時是一種漸變的過程，無突變，β值可保持長期不變，儀表可長期使用不需標定。
信號穩定：所有差壓流量計都會(huì )有“信號波動”，也就是說即使流體非常穩定，通過一次節流元件產生的信號也會(huì )有波動。在節流件后形成的旋渦較長，這些長的旋渦會(huì )產生高幅、低頻波動信號，這些信號會(huì )對差壓表的讀數造成干擾。而錐形流量計會(huì )在其下游形成小旋渦，產生低幅、高頻波動信號。
壓損 ?。河捎跊](méi)有突出的擋板，因此錐形流量計的壓力損失比孔板低3/4。
無滯留死區：錐體的“吹掃式”設計不存在死區，因此在錐體上不會(huì )堆積流體碎片、粘渣或雜質。
混合器作用：V錐流量計的下游所產生的旋渦是短旋渦，可在下游將介質混合，因此，目前V錐流量計在作為流量計工作的同時，還可在很多場合用做靜態攪拌器，可迅速而充分的將介質攪拌均勻。

應用：
介質：煤氣、天然氣（包括含濕度5%以下）、各種碳氫化合物（包括含濕的HC氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
條件：從深冷到超臨界狀態，高溫度達450℃，大壓力達25Mpa。
計算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、大流量、常用流量、小流量、準許大壓力損失）選擇β值。
維護：錐形流量計免維護，不需要定期維護和檢定。

應用范圍：

潔凈氣/液體

臟污氣/液體

腐蝕性液體

粘性液體

磨蝕漿液

含纖維漿液

低流速流體

蒸汽（氣）

高溫流體

低溫流體

不充滿管道

非牛頓流體

明渠

V錐

○

◎

○

╳

孔板

○

◎

○

◎

╳

○

╳

○

╳

文丘里管

○

√

◎

○

◎

╳

◎

╳

噴嘴

○

◎

○

◎

╳

◎

╳

勻速管

○

◎

√

◎

╳

◎

○

◎

╳

彎管

○

√

◎

√

╳

◎

○

◎

╳

◎

╳

○：設計 ◎：在一定的條件下可用 √ ：通?？捎?nbsp; ╳：不適用

產品選型

型號	說 明
YH1801VZ	錐形流量計
	代號	口徑
	15～3000	DN15～DN3000mm
			各部件材料材質
		代碼	錐體	鋼管	法蘭
		A	SS304	20#	20#
		B	SS304	15CrMo	15CrMo
		C	SS304	SS304	20#
		D	SS304	SS304	SS304
		E	SS316L	SS304	SS304
		G	SS316L	SS316L	SS316L
		#	其它材質
			代號	介質
			1	液體
			2	氣體
			3	蒸汽
			4	高溫介質
				代號	補償形式
				N	不帶壓力、溫度補償
				Q	帶壓力、溫度補償輸出
				代號	連接形式
				L	螺紋連接（適用于小口徑）
				W	法蘭連接
					代號	壓力等級
					0	0.25MPa
					1	0.6 MPa
					2	1.0 MPa
					3	1.6 MPa
					4	2.5 MPa
					5	4.0 MPa
					6	6.3 MPa

訂貨須知：
V錐流量計訂貨時請詳細提供以下數據：
（1）被測介質
（2）大、常用、小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）現場管道敷設情況和局部阻力件形式。
