詳細說明
YH1801DCS污水流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在流量計上采用CAN現場總線，技術達到國內好的水平。流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
產品特點：
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
2、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有適應性；
3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；
4、轉換器采用勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達150：1；
5、轉換器可與傳感器組成一體型或分離型；
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
9、測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量準確度高。
10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
12、轉換器采用單片機（MCU）和表面貼裝技術（SMT），可靠，準確度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
產品結構：

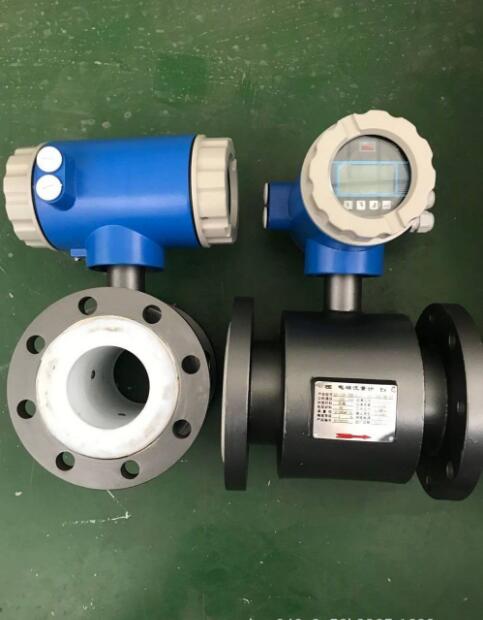

YH1801DCS污水流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用磁鐵來實現，其特點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，磁鐵相應也很大，笨重且不經濟，所以污水流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
技術參數：
公稱通徑 （特殊規格可定制） | 管道式四氟襯里：DN10～DN1200 | |
管道式橡膠襯里：DN40～DN1200 | ||
流動方向： | 正，反，凈流量 | |
量程比： | 150：1 | |
重復性誤差： | 測量值的±0.1% | |
準確度等級： | 管道式：0.5級，1.0級 | |
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |
高溫橡膠襯里：－20～＋90℃ | ||
聚四氟乙稀襯里：－30～＋100℃ | ||
高溫型四氟襯里：－20～＋180℃ | ||
額定工作壓力： （高壓可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范圍： | 0.1－15m/s | |
電導率范圍： | 被測流體電導率≥5μs/cm | |
電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | |
供電電源： | AC220V、DC24V或3.6V電池 | |
要求直管段長度 | 上游≥5DN，下游≥2DN | |
連接方式： | 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 | |
防護等級： | IP65，特殊訂制可達IP68 | |
環境溫度： | －25～＋60℃ | |
相對溫度： | 5%～95% | |
消耗總功率： | 小于20W | |
污水流量計口徑及流量的選擇：
公稱通徑 | 有效測量流量范圍（m3/h） | 公稱通徑 | 有效測量流量范圍（m3/h） |
10 | 0.3-1.6 | 300 | 300-1200 |
15 | 0.8-3.0 | 350 | 400-1600 |
20 | 1.2-5.0 | 400 | 500-2000 |
25 | 2.0-8.0 | 450 | 600-2500 |
32 | 3.0-12 | 500 | 800-3000 |
40 | 5.0-20 | 600 | 1000-4000 |
50 | 8.0-40 | 700 | 1600-5000 |
65 | 12-60 | 800 | 2000-6000 |
80 | 20-120 | 900 | 2000-8000 |
100 | 30-160 | 1000 | 2500-10000 |
125 | 50-250 | 1200 | 3000-12000 |
150 | 80-400 | 1400 | 4000-16000 |
200 | 120-600 | 1600 | 5000-20000 |
250 | 200-800 | 1800 | 6000-25000 |
襯里的選擇：
襯里材料 | 主要性能 | 適用范圍 |
氯丁橡膠 Neoprene | 耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 | <80°C，一般水，污水，泥漿，礦漿 |
聚氨酯橡膠 Polyurethane | 有極好的耐磨性能，耐酸堿性能略差。 | <60°C，中性、強磨損的礦漿，煤漿、泥漿。 |
聚四氟乙烯 PTFE | 化學性能穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫氧。 | <180°C，濃酸、堿等強腐蝕性介質，衛生類介質。 |
F46 | 化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性?xún)?yōu)于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好 | <180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
電極材料的選擇：
材質 | 耐腐蝕性能 |
316L | 對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。 |
哈氏合金HB | 耐沸點下一切濃度的鹽酸、硫酸、酸有機酸等非氧化性酸、堿、非氯化性鹽酸。 |
哈氏合金HC | 耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。 |
鉭 | 具有優良的耐腐蝕性和玻璃很相似，除了酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。 |
污水流量計選型表：
型號 | 說明 | |||||||||
YH1801DCS— | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通徑 | 10-2200mm | |||||||||
組合 | S | 一體型 | ||||||||
L | 分體型 | |||||||||
電極材料 | M | 不銹鋼 | ||||||||
T | Ti（鈦） | |||||||||
D | Ta（鉭） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt鉑 | |||||||||
N | Ni鎳 | |||||||||
輸出方式 | 0 | 無輸出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
襯里材料 | X | 橡膠 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡膠 | |||||||||
就地顯示 | 0 | 無就地顯示 | ||||||||
1 | 就地顯示 | |||||||||
通訊方式 | 0 | 無通訊 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 無接地環 | ||||||||
1 | 有接地環 | |||||||||
2 | 有接地電極 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
安裝步驟：
1. 流量計要求用戶管道應為水平設置，傳感器前至少有10DN、其后至少應有5DN的直管段。流量調節閥應位于傳感器下游3DN以外。管道應明顯振動，管道內壁應無明顯凹凸不平。
2. 先在管道測量點處正上方開一個孔，要求圓孔四周邊緣光潔，無毛刺和氣割瘤疤等。
3. 將安裝件量好位置拿下，焊接好后再上流量計，要求：使安裝件下端與管道內面齊平并且保證不漏
4. 將流量計慢慢放到管道上，將螺絲螺母稍稍加力擰緊，安裝就完成了。

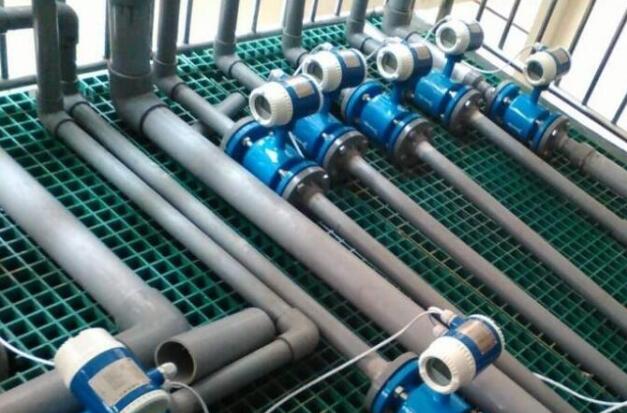

對安裝場所的要求。
1）、測量混合相流體時，選擇不會(huì )引起相分離的場所，測量雙組分液體時，避免裝在混合尚未均勻的下游，測量化學反應管道時，要裝在反應充分完成段。
2）、盡可能避免測量管內變成負壓。
3）、選擇震動小的場所，特別對一體型儀表。
4）、避免附近有大電機、大變壓器等，以免引起電磁場干擾。
5）、易于實現傳感器單獨接地的場所。
6）、盡可能避開周?chē)h(huán)境有高濃度腐蝕性氣體。
7）、環境溫度在-25-60℃范圍內，環境相對濕度在10%-9O%范圍內，盡可能避免陽光直射。
8）、液體應具有測量所需的電導率，并要求電導率分布大體上均勻。因此流量傳感器安裝要避開容易產生電導率不均勻場所，例如其上游附近加入藥液，加液點位于傳感器下游。

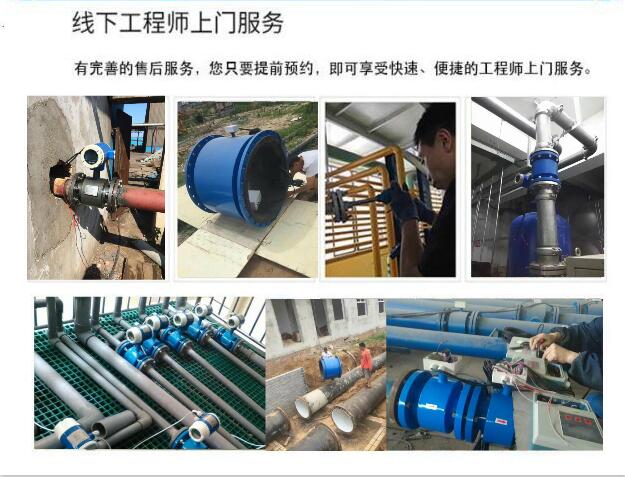

售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
5、本公司所售的產品，享受維護服務。
