DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100液體渦輪流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024/03/18 9:52:26 * 瀏覽: 174

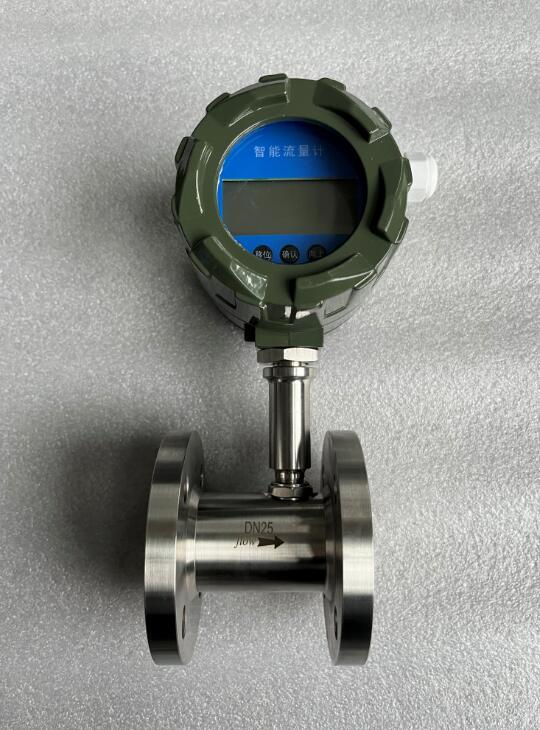

DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100液體渦輪流量計采用先進的超低功耗單片微機技術研制的流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯特點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。

產品特點：

.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度；

.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

.可獲得很高的頻率信號（3~4kHz），信號分辨力強；

.范圍度寬，中大口徑可達1:20，小口徑為1:10；

.結構緊湊輕巧，安裝維護方便，流通能力大；

.適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。

.儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

.多種輸出、顯示方式適應用不同的用戶需要。

基本參數：

1、儀表口徑及連接方式：4、6、10、15、20、25、32、40采用螺紋連接，（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

2、準確度等級：±1%R

3、量程比：1:10；1:15；1:20

4、儀表材質：304不銹鋼、316（L）不銹鋼等

5、被測介質溫度（℃）：-20～＋120℃

6、環境條件：溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa

7、輸出信號：脈沖頻率信號，低電平≤0.8V 高電平≥8V，4-20MA電流信號

8、供電電源：+12VDC 、+24VDC、內部鋰電池供電（可選）

9、信號傳輸線：STVPV3×0.3（三線制），4-20MA（兩線制）

10、傳輸距離：≤1000m

11、信號線接口：豪斯曼接頭

12、防爆等級：內部鋰電池供電為防爆型

13、防護等級：IP65

DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100液體渦輪流量計流量范圍：

儀表口徑	正常流量范圍(m3/h)	擴展流量范圍(m3/h)	常規耐受壓力(MPa)	特制耐壓等級(MPa)(法蘭連接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	1.6	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	1.6	2.5、4.0、6.3、12、16

液體渦輪流量計現場安裝要求：

1.傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與流量計傳感器外殼上指示流向的箭頭方向一致。傳感器上游端少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。流量計傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

2.傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避開外來干擾。

3.為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

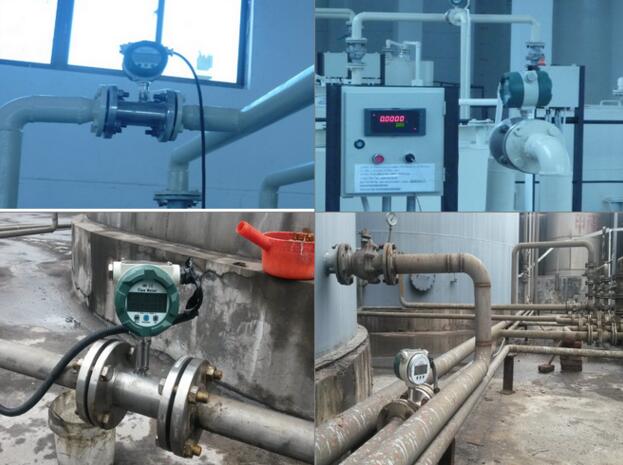

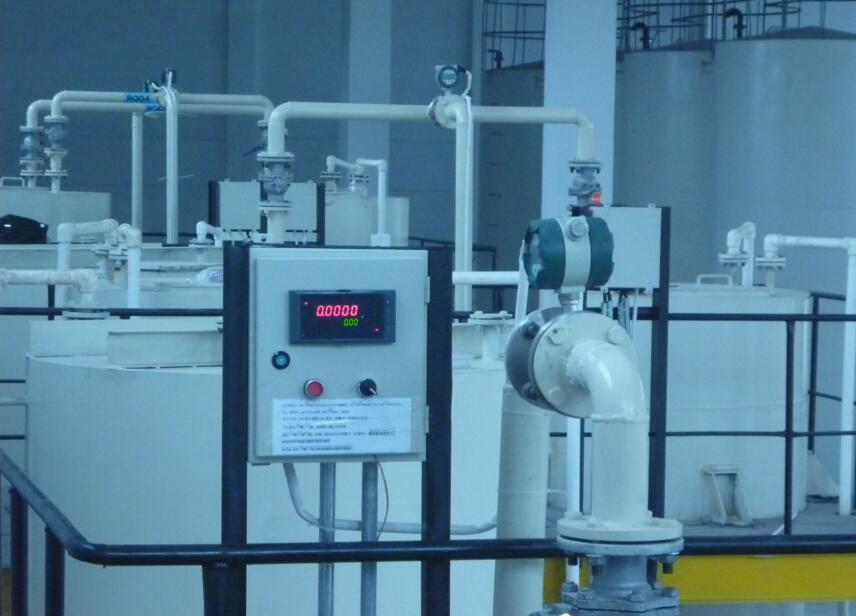

4.傳感器露天安裝時，請做好放大器及插頭的防水處理。液體渦輪流量計傳感器與顯示儀表的接線如圖所示。

5.當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

6.用戶應充分了解被測介質的腐蝕情況，嚴防流量計傳感器受腐蝕。

7.安裝場所傳感器應安裝在便于維修管道無振動、無強電磁干擾與熱輻射影響的場所。

8.流量計對管道內流速分布畸變及旋轉流是敏感的進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器。若上游側阻流件情況不明確一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D。如安裝空間不能滿足上述要求可在阻流件與傳感器之間安裝流動調整器。

9.傳感器安裝在室外時.應有避開直射陽光和防雨淋的措施。
