詳細說明

產品概述
  YHWSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

原理結構
  雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，成為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。

分類

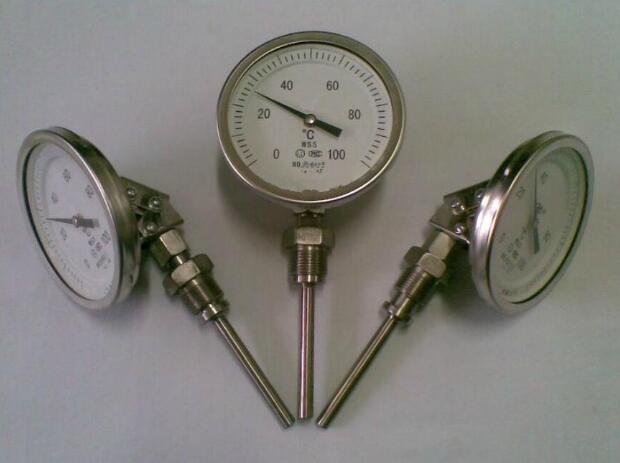

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。
雙金屬溫度計
①軸向型雙金屬溫度計：指針盤與保護管垂直連接。
②徑向型雙金屬溫度計：指針盤與保護管平行連接。
③135°向型雙金屬溫度計：指針盤與保護管成135°連接。
④萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。

固定形式
  為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。

型號命名
YHWS S □ □ □ □——防護形式
無-普通型
安裝固定方式 W-防護型
0-無固定裝置 F-防腐型
結構形式 1-可動外螺紋
0-軸向型 2-可動內螺紋
1-徑向型 3-固定螺紋
雙金屬溫度計2-135°向型 4-固定螺紋
3-萬向型 5-卡套螺紋
表殼公稱直徑 6-卡套法蘭
3-φ60
4-φ100
5-φ125
感溫元件是雙金屬
金屬膨脹式
溫度儀表

產品說明 ：
 雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。

特點：
1) 現場顯示溫度，直觀方便；
2) 安全可靠，使用壽命長；
3) 多種結構形式，可滿足不同要求；


工作原理：
  雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。


主要技術參數：
產品執行標準：JB/T8803-1998  GB3836-83
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：溫度計回差應不大于基本誤差限的值
重復性：溫度計重復性極限范圍應不大于基本誤差限值的1/2
測量端形式：一體式、抽芯式

測溫范圍：

正常工作大氣條件：
