空氣壓縮機流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024/01/05 10:15:36 * 瀏覽: 184

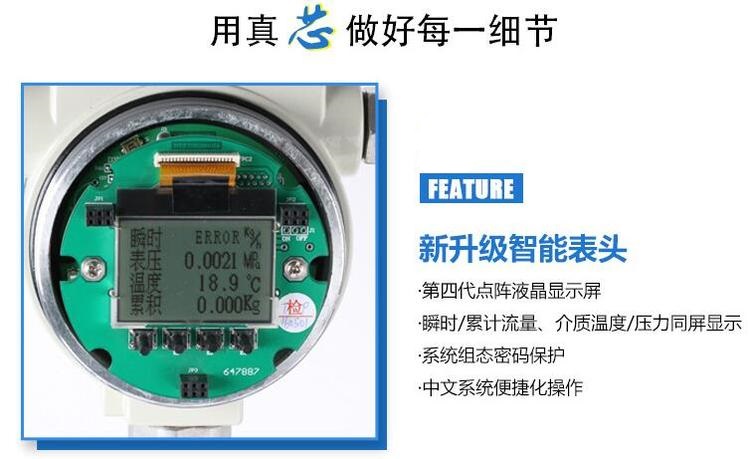

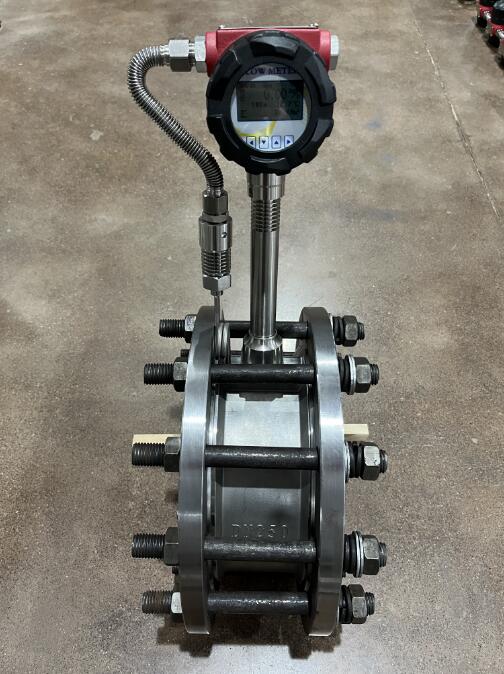

空氣壓縮機流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量氣體傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

特點：

測量準確度高，量程寬；

測量介質廣泛，可測量液體、氣體和蒸汽；

工作溫度高，介質溫度可達350℃；

無運動部件，無磨損，可靠性高；

表體采用不銹鋼材料，美觀、耐腐蝕。

量程比寬達20:1。

整體結構設計合理，動態測量范圍寬，壓力損失小。

同時顯示流量值與累計流量值，不必輪流切換。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

技術參數：

公稱通徑：DN15~DN1500；

使用范圍：

氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天然氣和其他化學氣體等，

可測介質溫度;

低溫介質：-40℃~100℃，

中溫介質：-40℃~280℃，

高溫介質：-40℃~350℃；

公稱壓力：

低壓：≤1.6MPa、≤2.5Mpa,

中壓：≤4Mpa、≤6.3Mpa,

高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；

準確度等級：

測量氣體：1.5級（1級可協議訂貨）

輸出信號：

電壓脈沖：低電平≤1V，高電平≥6V

標準電流：4~20mA

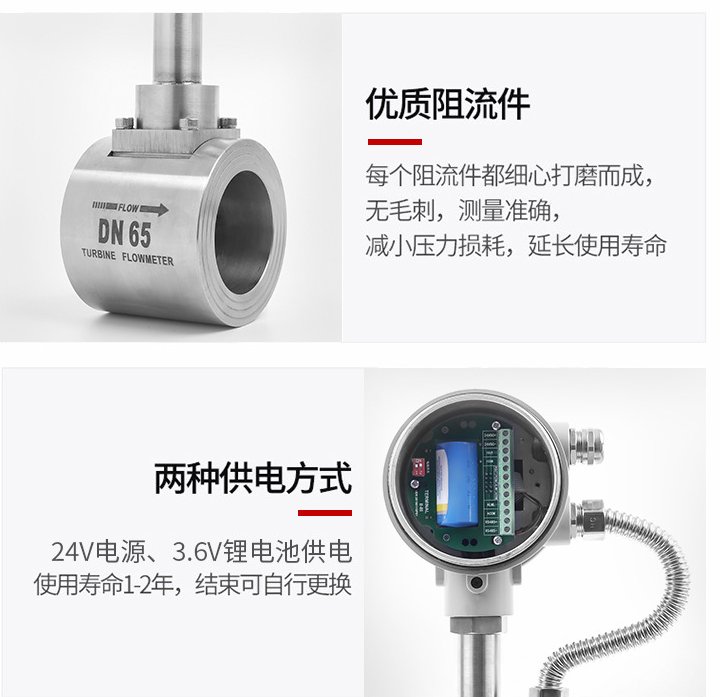

供電電源：

電壓脈沖輸出：+12VDC/24VDC

4~20mA標準電流輸出：24VDC

現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；

環境溫度：-30℃~+55℃

相對濕度：5％~90％

表體材料：304、1Cr18Ni9Ti,其他材質可協議供貨；

防護等級：IP65

空氣壓縮機流量計安裝要求：

1、合理選擇安裝場所和環境。

流量計避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

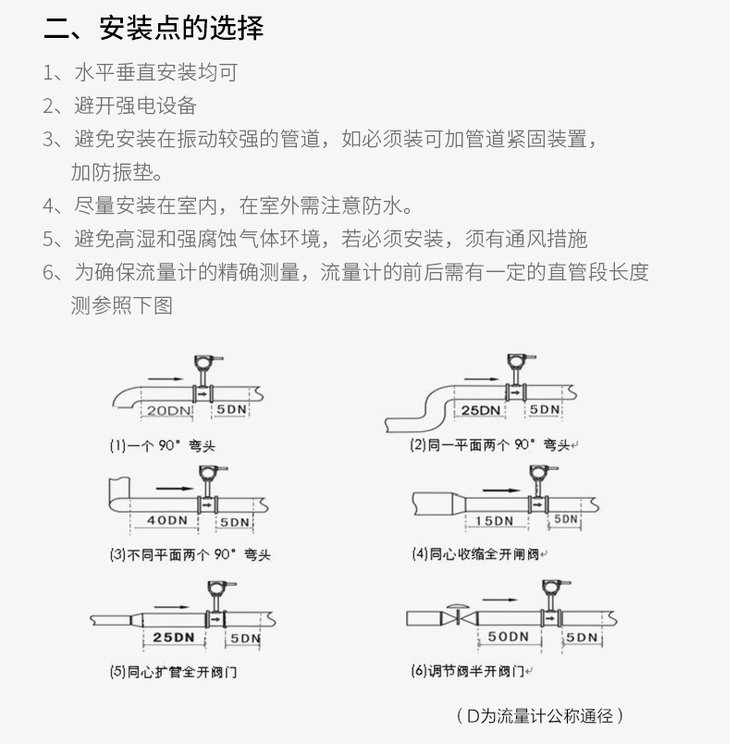

2、上下游必須有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、管道采取減振動措施。

流量計盡量避開安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

4．在水平管道上安裝是流量傳感器常用的安裝方式。

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

5．傳感器在垂直管道的安裝。

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

6、傳感器在水平管道的側裝。

無論測量何種流體，渦街流量計可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許盡量采用側裝，這樣流體的溫度對放大器的影響較小。

7．傳感器在水平管道的倒裝。

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

選型表：

型號	通徑	流量范圍m3/h
YH-LUGB-25	DN25	10~60				DN300以上推薦使用插入式流量計
YH-LUGB-32	DN32	13~130
YH-LUGB-40	DN40	25~180
YH-LUGB-50	DN50	35~350
YH-LUGB-65	DN65	50~500
YH-LUGB-80	DN80	80~800
YH-LUGB-100	DN100	120~1200
YH-LUGB-125	DN125	150~1500
YH-LUGB-150	DN150	320~3200
YH-LUGB-200	DN200	560~6000
YH-LUGB-250	DN250	890~9000
YH-LUGB-300	DN300	1360~14000
	代號	功能1
	N	無溫壓補償
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	脈沖信號
		F2	4-20mA輸出（二線制）
		F3	RS485通訊接口
			代號	被測介質
			J3	氣體（注明氣體名稱）

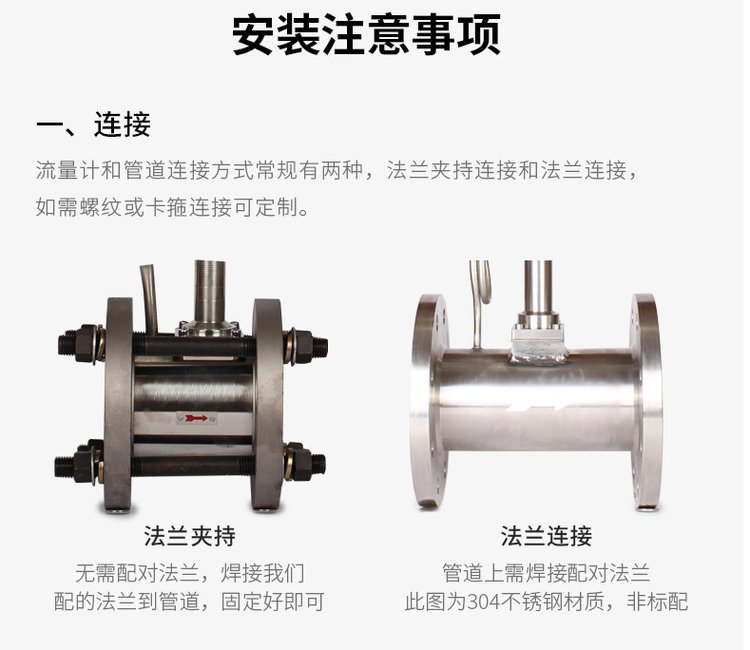

				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號		功能2
					E1		1.5級
					E2		2.5級
					P1		1.6MPa
					P2		2.5MPa
					P3		4.0MPa
					D1		內部3.6V供電
					D2		DC24V供電
					B1		不銹鋼
					B2		碳鋼
