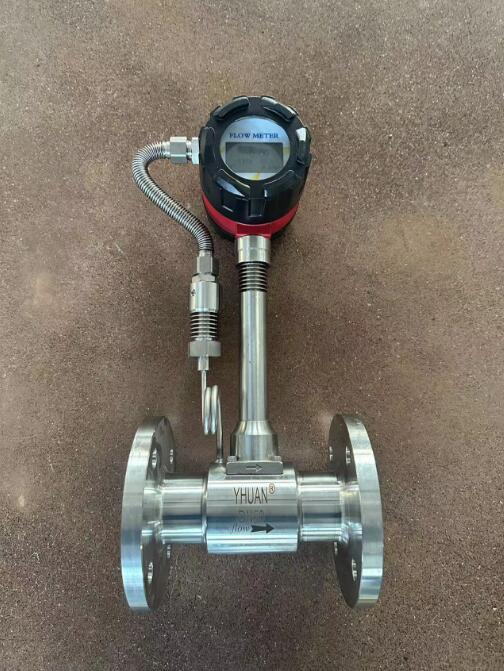

氧氣流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023/12/05 11:03:36 * 瀏覽: 187



      氧氣流量計是利用氣體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的溫度、壓力、瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。


特點：
1．結構簡單而牢固，無可動部，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。
5．測量范圍寬，量程比可達1：20。
6．壓力損失較小，運行費用低，更具節能意義。
7.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
8.無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
9.采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
10.同時顯示流量值與累計流量值，不必輪流切換。
11.采用抗振探頭，有效消除外界振動影響。
12.電路采用表面貼裝工藝，結構緊湊，可靠性高。
13.整體結構設計合理，動態測量范圍寬，壓力損失小。
14.現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。


技術參數：

采用標準

Q/320831AHH003-2004JB/T6807-93

測量介質：

氣體、液體、蒸氣

口徑規格

法蘭卡裝式口徑選擇

25，32，40，50，65，80，100，125，150，200，250，300

法蘭連接式口徑選擇

25，32，40，50，65，80，100，125，150，200，250，300

插入式口徑選擇

300，400，500，600，800，1000

流量測量范圍

正常測量流速范圍

雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s

正常測量流速范圍

液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3

測量準確度

1.5級

被測介質溫度

常溫–25℃～150℃

高溫–25℃～250℃ -25℃～350℃

輸出信號

4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出

儀表使用環境

溫度:-25℃～+55℃ 濕度:5～90%

材質

不銹鋼，鋁合金

電源

DC24V或鋰電池3.6V

防護等級

IP65


氧氣流量計注意事項：

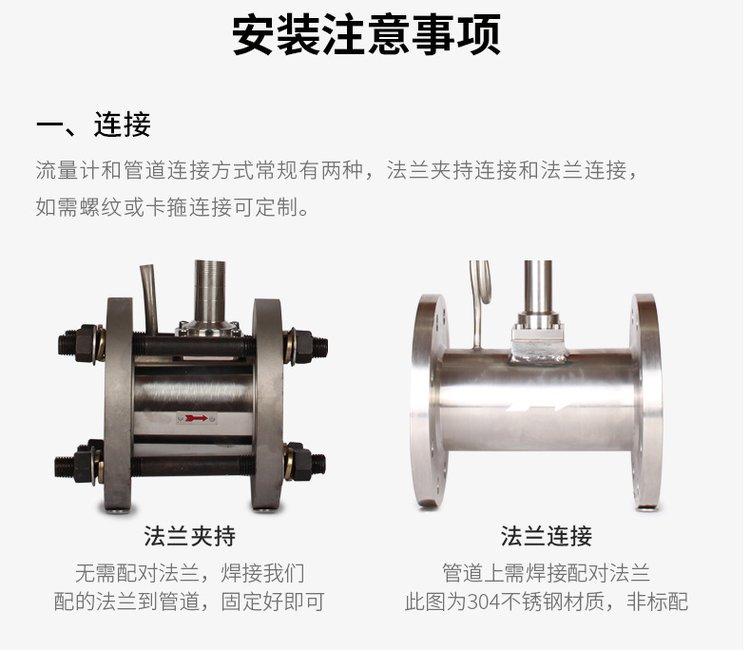

1、專用法蘭與直管段焊接時不能帶著傳感器焊接。
2、安裝時應使傳感器的流向標志與管道內流體流向一致。

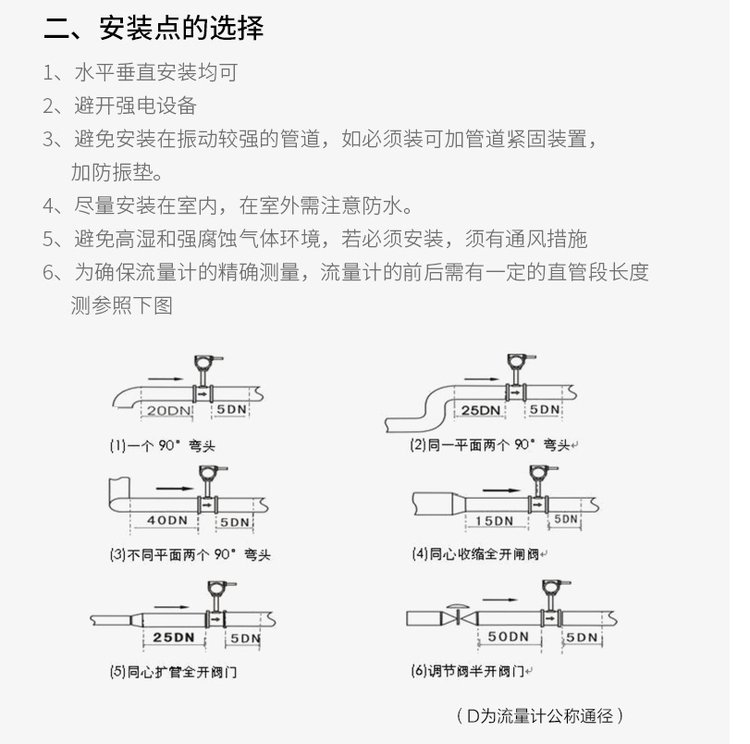

3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
4、傳感器盡量避開安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。
6、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避開通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
