耐酸堿電磁流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023/11/16 10:27:34 * 瀏覽: 184

耐酸堿電磁流量計測量原理基于法拉第電磁感應定律：當導電液體流過圍在磁場中的測量管時，在與流向和磁場二者相垂直的方向就會產生與平均流速成正比的感應電動勢。流量計由傳感器和轉換器二部分組成。測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量準確度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

產品特點:

1）無活動部件，不存在磨損

2）流程的測量范圍是1：100

3）無澄清段或流量加強裝置

4）應用于測量各種導電液體的流速

5）測量結果不受溫度、壓力、粘度和密度等物理特性影響

6）強耐腐蝕，耐磨損能力

7）可測量正向/反向流量

8）大液晶屏，人性化操作介面，使用簡單

功能特點：

供電電源：85V--250VAC / 16V--36VDC；

儀表顯示：高清晰度背光LCD顯示， 122 x 32 點陣、中英文；

數字輸出：雙向流量測量功能，雙向頻率/脈沖輸出功能，0--5000HZ 頻率 / 脈沖量；

模擬輸出：雙向電流輸出功能，0--10mA / 4--20mA；

液體方向：有指示管道內流體方向信號；

總量記錄：正向總量記錄、反向總量記錄

正反向總量差值記錄

通訊接口：RS--232 / RS--485 / MODBUS；

勵磁方式：方波勵磁方式（4種方波）提高流量測量穩定性，功耗低；

操作方法：具有按鍵操作，磁鍵操作兩種功能。操作簡單快捷，易學易懂。

技術參數數據：

執行標準	JB／T 9248—1999
公稱通徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
高流速	15m／s
準確度	DNl5～DN600	示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
	DN700—DN3000	示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流體電導率	≥5uS／cm
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	—25℃—十60℃
	轉換器及一體型	—10℃—十60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
高流體溫度	—體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃(訂貨時注明)
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃；150℃(訂貨時注明)
		聚全氟乙丙烯(F46)
		加網PFA

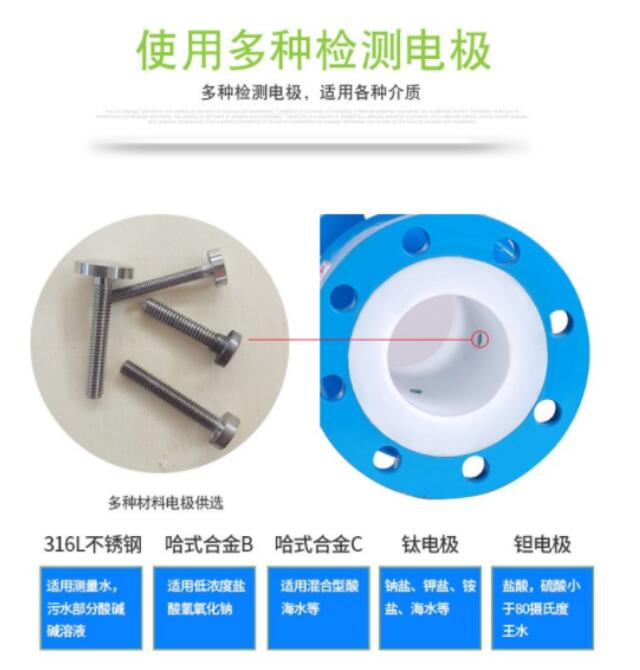

信號電極和接地電極材料	不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極刮刀機構	DN300—DN3000
連接法蘭材料	碳鋼
接地法蘭材料	不銹鋼1Crl8Ni9Ti
進口保護法蘭材料	DN65—DNl50		不銹鋼1Crl8Ni9Ti
	DN200～DNl600		碳鋼十不銹鋼1Crl8Ni9Ti
外殼防護	DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器			IP65或IP68
	其他傳感器、——體型流量計和分離型轉換器			IP65
間距(分離型)	轉換器距離傳感器一般不超過100m

電磁流量計口徑及流量的選擇：

公稱通徑	有效測量流量范圍（m3/h）	公稱通徑	有效測量流量范圍（m3/h）
10	0.3-1.6	300	300-1200
15	0.8-3.0	350	400-1600
20	1.2-5.0	400	500-2000
25	2.0-8.0	450	600-2500
32	3.0-12	500	800-3000
40	5.0-20	600	1000-4000
50	8.0-40	700	1600-5000
65	12-60	800	2000-6000
80	20-120	900	2000-8000
100	30-160	1000	2500-10000
125	50-250	1200	3000-12000
150	80-400	1400	4000-16000
200	120-600	1600	5000-20000
250	200-800	1800	6000-25000

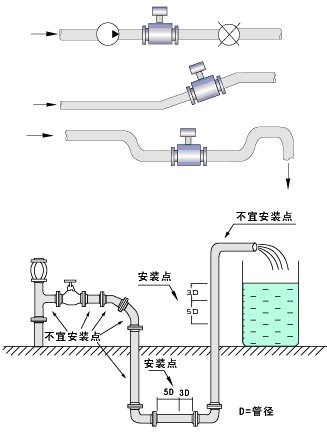

耐酸堿電磁流量計安裝建議:

電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的準確度，這時則應采取一些措施以穩定流速分布：

a. 增加前后直管段的長度；

b. 采用一個流量穩定器；

c. 減少測量點的截面。

水平和垂直安裝

傳感器可以水平和垂直安裝，但是應該確保避有沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

安裝場所的選擇:

為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：

1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以會磁場影響傳感器的工作磁場和流量信號。

2.應盡量安裝在干燥通風之處，避開日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。

3.流量計周圍應有充裕的空間，便于安裝和維護。
