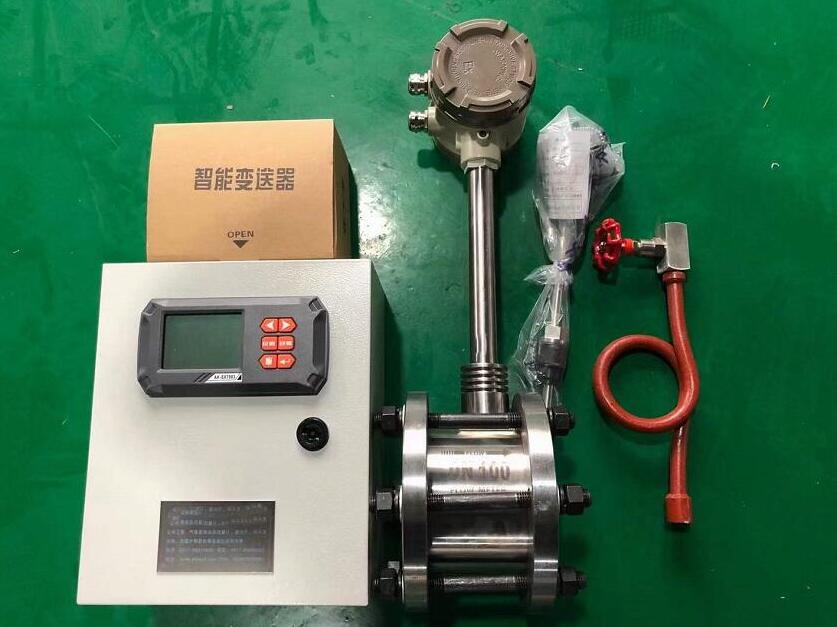

分體式溫度壓力補償型蒸汽渦街流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023/12/15 10:36:09 * 瀏覽: 181

分體式溫度壓力補償型蒸汽渦街流量計主要用于工業管道介質流體的流量測量,其特點是壓力損失小,量程范圍大,準確度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等。

特點:

1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。

5．測量范圍寬，量程比可達1：10。

6．壓力損失較小，運行費用低，更具節能意義。

7.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

8.無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

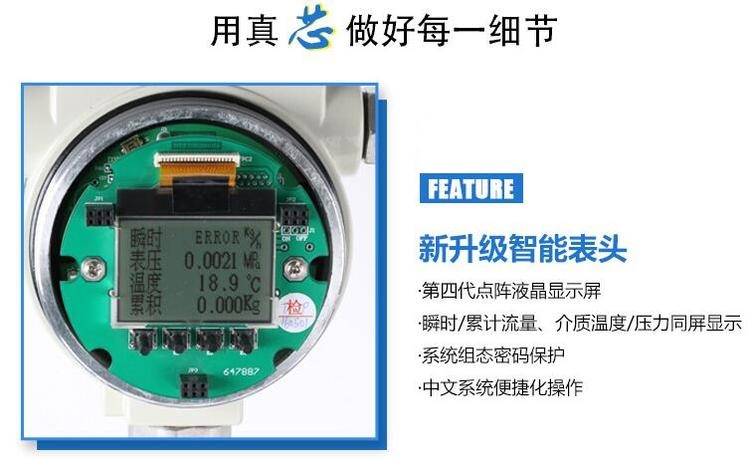

9.采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

10.同時顯示流量值與累計流量值，不必輪流切換。

11.采用抗振探頭，有效消除外界振動影響。

12.電路采用表面貼裝工藝，結構緊湊，可靠性高。

13.整體結構設計合理，動態測量范圍寬，壓力損失小。

14.現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

15．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

技術參數：

公稱通徑	15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式：-40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
準確度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準?Cd≤2.4
防護等級	IP65
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω

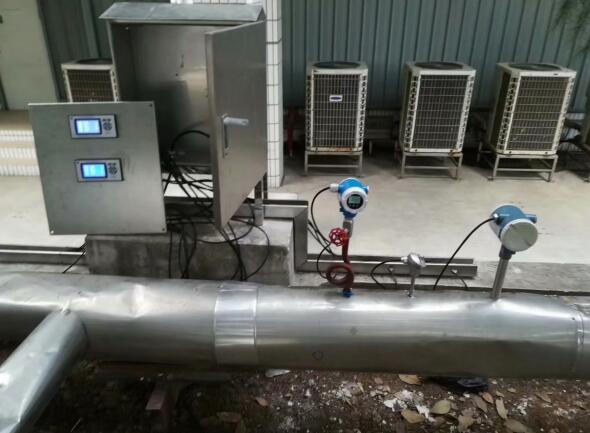

分體式溫度壓力補償型蒸汽渦街流量計注意事項：

1、法蘭與直管段焊接時不能帶著傳感器焊接。

2、安裝時應使傳感器的流向標志與管道內流體流向一致。

3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周?chē)饋?lái)。

5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。

6、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避開通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
