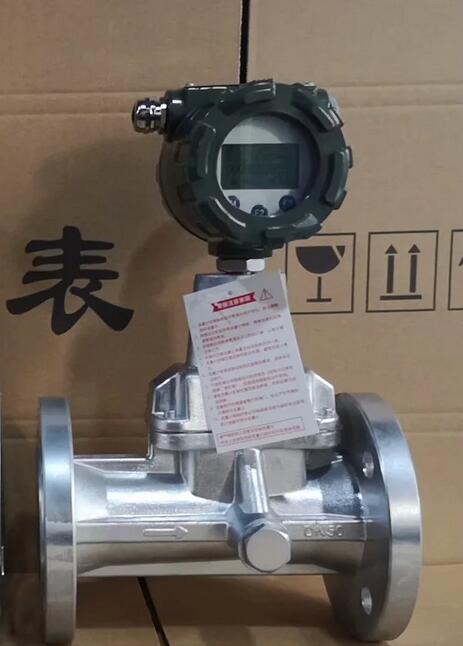

天然氣旋進旋渦流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023/11/16 10:14:54 * 瀏覽: 145

旋進旋渦流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

特點：

1、內置式壓力、溫度、流量傳感器，安全性能高；

2、采用雙傳感器、新型信號處理放大器和特有的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；

3、量程寬度比高達1：15或以上；低測量瞬時流量為0.03m3/min；

4、結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；

5、特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；

6、規格齊全，滿足用戶的各種管徑和流量的需要；

7、具有流量，壓力，溫度的頻率模擬信號輸出（200~1000Hz），傳輸距離為2km；

8、流量計有內置一組鎳氫電池，在無外電源的情況下可連續使用1~3年；

9、節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥3DN 、后為≥1DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

10、智能流量積算儀可以任意角度定位（轉動角約為350°），使流量計在各種安裝條件下的讀數更方便更直接；

11、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會(huì )丟失；

12、具有485通信接口，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積總量等儀表有關參數，傳輸距離≤1.2km。

參數：

公稱通徑：DN15-DN200

被測介質：天然氣，空氣，液化氣，沼氣等

基本誤差：±1.5%

工作壓力：≤6.3 MPa

被測介質溫度：＜80℃

直管段要求：上游0-10D，下游0-5D

供電電源：鋰電池和24V DC

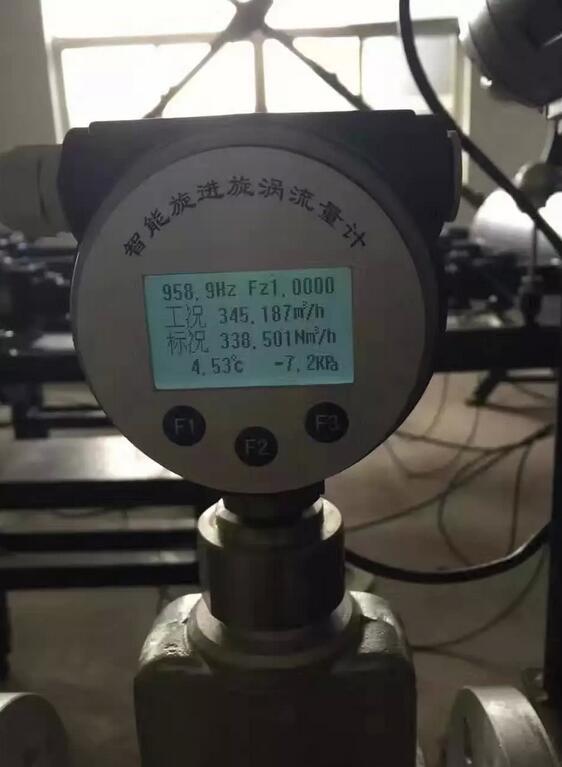

顯示：8位LCD顯示瞬時流量、累積流量、壓力和溫度參數

輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號

使用環境條件：

環境溫度：-30℃～+55℃

相對濕度：5%～95%

大氣壓力：86KPa～106KPa

工作條件

介質溫度范圍：-20℃～+70℃

公稱壓力：1.6、2.5、4.0 、6.3MPa

天然氣旋進旋渦流量計安裝：

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

應避開外界強磁場的干擾；

在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；

管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以會(huì )過壓損壞壓力傳感器。

應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會(huì )產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

安裝流量計之前應先清除管道中的焊渣等雜物。

投入運行時，應緩慢開啟流量計上、下游閥門，以會(huì )瞬間氣流過急而沖壞起旋器。

當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；

用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

定時檢查流量計法蘭處的泄漏情況。

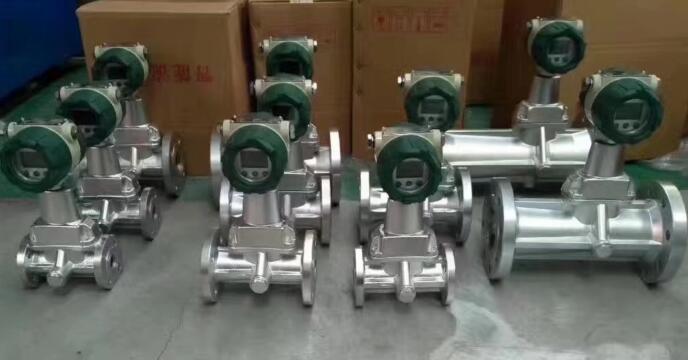

天然氣旋進旋渦流量計選型：

型號	口徑	流量范圍m3/h
YH-LUX-15	DN15	0.6～10
YH-LUX-20	DN20	1～15
YH-LUX-25	DN25	2～40
YH-LUX-32	DN32	3～70
YH-LUX-40	DN40	4～80
YH-LUX-50	DN50	10～150
YH-LUX-65	DN65	20～350
YH-LUX-80	DN80	28～400
YH-LUX-100	DN100	50～800
YH-LUX-125	DN125	60～1200
YH-LUX-150	DN150	150～2250
YH-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金
