液體金屬管浮子流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023/10/20 10:44:24 * 瀏覽: 183

液體金屬管浮子流量計采用可變面積式測量原理，適用于測量液體、氣體。全金屬結構，有指針型、電遠傳型、耐腐型。具有4～20mA的標準模擬量信號輸出和現場指示，累積，不同的供電方式功能，帶有磁過濾器和特殊規格品種。具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

工作原理：

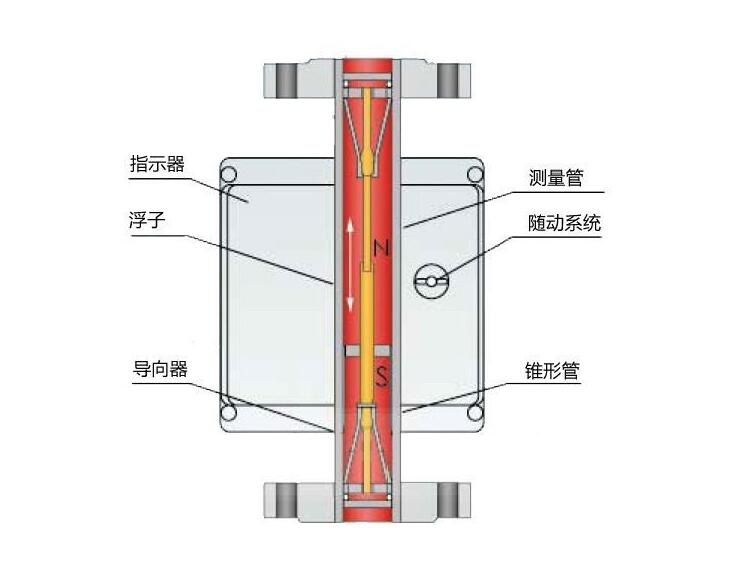

當被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

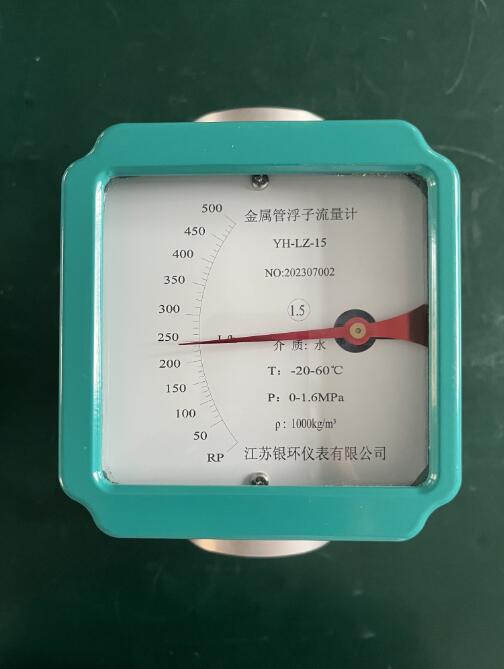

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

產品特點：

1、堅固的全金屬結構設計型；

2、采用單立概念設計的測量管指示器；

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統；

4、低壓力損失設計；

5、短行程、小型結構設計、儀表總高度250；

6、磁性耦合結構確保數據傳輸、信號更加穩定；

7、多參數標定功能；

8、垂直、水平、各種安裝方式更適合不同使用場合；

9、適用于小口徑和低流速介質流量測量；

10、工作可靠，維護量小，壽命長；

11、對于直管段要求不高；

12、較寬的流量比10：1；

13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光；

14、單軸靈敏指示；

15、非接觸磁耦合傳動；

16、全金屬結構，適于高溫、高壓和強腐蝕性介質；

17、可用于易燃、易爆危險場合；

18、選二線制、電池、交流供電方式；

19、帶有數據恢復，數據備份及掉電保護功能。

技術參數:

測量范圍:水（20℃）20-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

準確度：標準型1．5級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夾套的壓力等級為1．6MPa

特殊型在選型和訂貨前應與工廠協商

壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

高溫型：高可達400℃

介質粘度：DN15: <(F15.1-F15.3)

<(F15.4-F15.8)

DN25: <

DN50-DN150: <

環境溫度：液晶型－30℃－ 85℃

指針型－40℃－ 120℃

連接形式：標準型：DIN2501標準法蘭

特殊型：由用戶指定的任意標準法蘭或螺紋

電纜接口：M20＊1．5

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）

交流型：85－265VAC 50HZ

電池型：3．6V@4AH鎳氫電池

報警輸出：上限或下限瞬時流量報警

標準型：集電極開路輸出（大100mA@30VDC內部阻抗100歐）

特殊型：繼電器輸出（觸點容量大5A@250VAC）

脈沖輸出：累積脈沖輸出，小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000

累計流量顯示數值范圍：0－99999999

防護等級：IP65

金屬管浮子流量計流量范圍及壓力損失：

通經（mm）	流量范圍			壓力損失kPa
	水L/h*		空氣M3/h*	水	空氣
	常規型	防腐型	常規型，防腐型	水	空氣
15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
40	500～5000	---	12～120	10.8	9.8
40	600～6000	----	16～160	12.6	16.5
50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
80	2500～25000	1600～16000	60～600	8.1	12.9
80	4000～40000	2500～25000	80～800	9.5	18.5
100	6300～63000	4000～40000	100～1000	15.0	19.2
150	20000～100000	---	600～3000	19.2	20.3

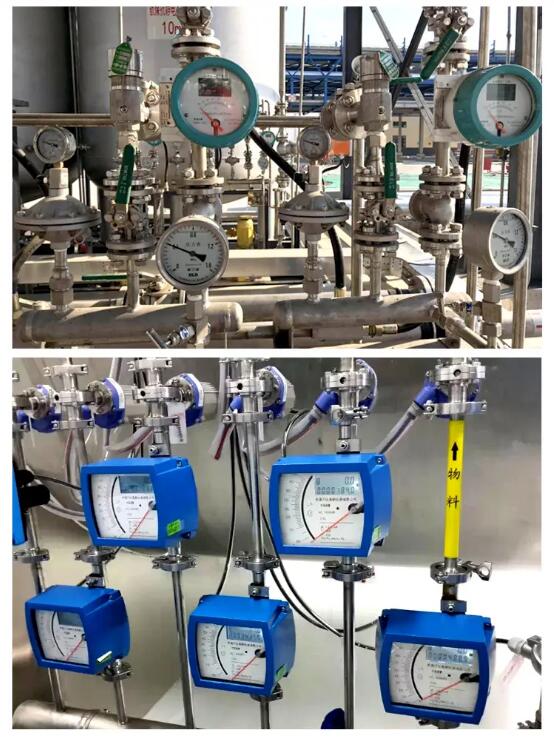

液體金屬管浮子流量計安裝時要注意以下幾點：

1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度好于2°,水平安裝時水平夾角于2°；

2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；

3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；

4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；6、為了避開由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避開管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：

7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會(huì )在浮子處產生氣壓降而引起數據失真。

8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以會(huì )引起PTEF襯里變形；

9、帶有液晶顯示的儀表，要盡量避開陽光直射顯示器，以會(huì )降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避開陽光直射、高溫環境（≥65℃）以會(huì )降低鋰電池的容量和壽命。

10、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。
