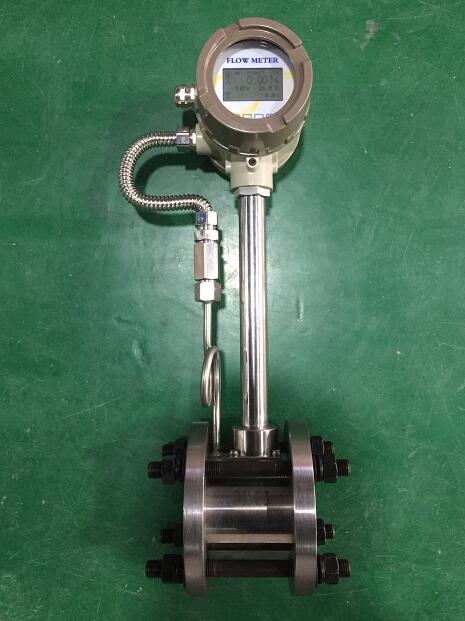

銀環渦街流量計

      銀環渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣、氫氣、天然氣、煤氣等） 、水和液體（如：水、汽油、酒類、苯類等）的計量和控制.

產品特點：

渦街流量傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、良好的技術性能指標、良好的介質適應性和通用性的新型流量儀表。

渦街流量計可在很寬的流量范圍內準確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

電流輸出均為電隔離型，具有良好的共模干擾抑制能力。同時顯示流量值與累計流量值，不必輪流切換。

采用抗振探頭，有效消除外界振動影響。

電路采用表面貼裝工藝，結構緊湊，可靠性高。采用分體式信號轉換器，電纜長達百米。

量程比寬達20:1。儀表整體結構設計合理，動態測量范圍寬，壓力損失小。

表體采用不銹鋼材質，可適用于腐蝕性介質的測量。

現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

新一代智能化渦街流量計，具有準確度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。

技術參數：

*測量介質： 氣體、液體、蒸氣

*連接方式：法蘭卡裝式、法蘭式、插入式

*公稱通徑：DN15-300mm（300以上需定制）

*材料：1Cr18Ni9Ti

*公稱壓力：≤2.5Mpa

*介質溫度： -40℃~ 250℃

*環境條件： -10℃~ 55℃

*準確度等級：0.5、1.0、1.5

*輸出信號：脈沖、電流

*電源：電池供電或24V供電

*信號傳輸線：STVPV3×0.32×0.3

*傳輸距離：1000m

*阻力損失系數：Cd小于2.4

*電源DC24V或鋰電池3.6V

*防護等級IP65

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測液體。

3.傳感器應避開安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。

5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6.傳感器應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。
