特點：

測量準確度高，量程寬；

測量介質廣泛，可測量液體、氣體和蒸汽；

工作溫度高，介質溫度可達350℃；

無運動部件，無磨損，可靠性高；

表體采用不銹鋼材料，美觀、耐腐蝕。

雙排液晶同時顯示累計流量和瞬時流量;

內部鋰電池供電,無需外部電源;

穩壓補償一體化設計。

電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

同時顯示流量值與累計流量值，不必輪流切換。

采用抗振探頭，有效消除外界振動影響。

電路采用表面貼裝工藝，結構緊湊，可靠性高。

微功耗設計,兩節 3v鋰電池可連續工作一年半以上;

傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。

技術參數：

公稱通徑：滿管式：法蘭卡裝式DN15～DN300，法蘭連接式DN15～DN300，插入式：DN300～DN1500；

適用范圍：氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天燃氣、沼氣和其他各種化學氣體等，

液體：水、高溫水、油、食品液、化學液等，

蒸汽：飽和蒸汽、過熱蒸汽：

可測介質溫度： 滿管式：防爆介質：–40℃～100℃，

低溫介質：–40℃～100℃，

中溫介質：–40℃～280℃，

高溫介質：–40℃～350℃,

插入式：低溫介質：–40℃～150℃，

中溫介質：–40℃～250℃；

公稱壓力：滿管式：法蘭卡裝式：低壓：≤1.6MPa 、≤2.5MPa ，

中壓：≤4MPa 、≤6.3MPa ，

高壓：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；

法蘭連接式：低壓：≤1.6MPa 、≤2.5MPa ，

中壓：≤4MPa ，

插入式： ≤1.6MPa 、 ≤2.5MPa ；

準確度等級：滿管式：測量液體：1級（0.5級可協議訂貨），

測量氣體：1.5級（1級可協議訂貨），

測量蒸汽：1.5級（1級可協議訂貨）；

插入式：2.5級

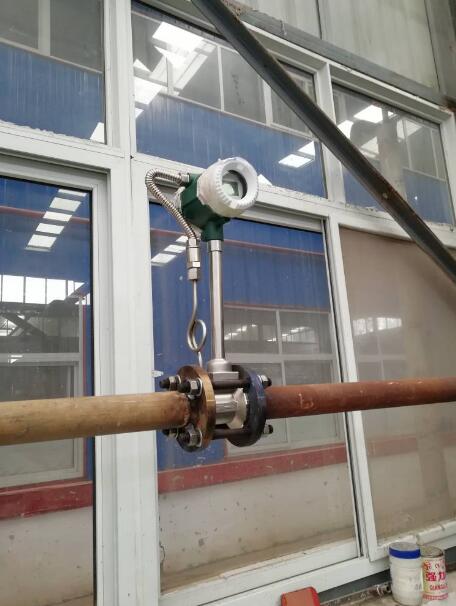

一體式溫度壓力自動補償型蒸汽渦街流量計安裝條件：

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測液體。

3.傳感器應避開安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的，誤差要≤3％，并不超過5mm。

5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6.應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。

      渦街流量?jì)x表對安裝點的上下游直管段有一定要求，否則會(huì )影響介質在管道中的流場，影響儀表的測量準確度。儀表的上下游直管段長度要求見圖，DN為儀表公稱口徑 單位:mm
