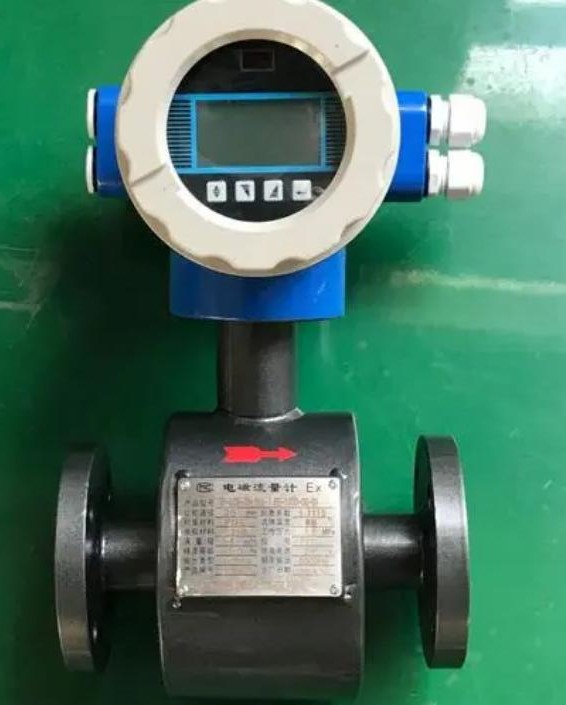

DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、造紙等行業以及環保、市政管理，水利建設等應用區域。

特點：

采用16位嵌入式微處理器，運算速度快

全數字處理，抗干擾能力強，測量可靠，準確度高

超低電源，適用電源電壓變化范圍大，抗EMC性能好用單塊電路板完成

所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

菜單操作，使用方便，操作簡單，易學易懂

雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

具有自檢與自診斷功能，并在屏幕上顯示

技術參數：

公稱通徑系列 DN（mm）管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

流動方向：正、反凈流量。

量程比：150：1.

重復性誤差：測量值的±0.1%

準確確等級：0.5級、1.0級（管道式）

被測介質溫度：普通橡膠襯里：-20＋60℃高溫橡膠襯里：-20＋90℃聚四氟乙烯襯里：-30＋100℃高溫型四氟襯里：-30＋150℃。

額定工作壓力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.

流量測量范圍：流量測量范圍對應流速范圍是0.1-15m/s

電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在 200?800μs/cm范圍內，均可選用電磁流量計來測量其流量。

數字頻率輸出：輸出頻率上限可在 1?5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。

外接電源≤35V 導通時集電極zui大電流為 250mA.

供電電源：85-265V，45-63Hz.

直管段長度：管道式：上游≥5DN，下游≥2DN.

電磁流量計口徑及流量的選擇：

如何正確選型：

      儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。

◆收集數據1.被測流體成份2.大流量、小流量3.工作壓力4.高溫度、低溫度

◆被測流體必須具備一定的導電性，導電率>5μS/CM大流量和小流量必須符合下表中的數。

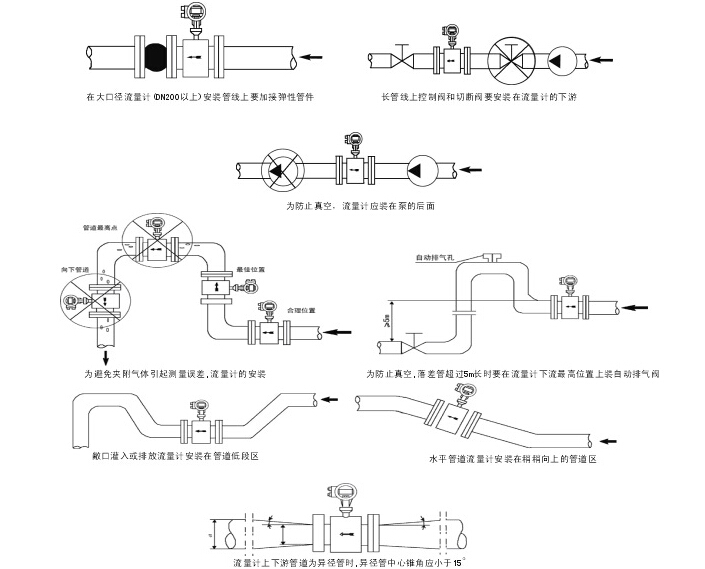

DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100電磁流量計安裝要求：

1、流量計應安裝在水平管道較低處和垂直向上處，避開安裝在管道的點和垂直向下處；

2、流量計應安裝在管道上升處；

3、在開口排放管道安裝，應安裝在管道的較低處；

4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；

5、流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

7、非測量電極的軸線必須近似于水平方向:；

8、測量管道內必須完全充滿液體；

9、電磁流量計前方至少要有10＊D(D為流量計內徑)長度的直管段，后方至少要有10＊D(D為流量計內徑)長度的直管段；

10、流體的流動方向和流量計的箭頭方向一致；管道內要有真空會(huì )損壞流量計的內襯，需特別注意；

11、在電磁流量計附近應無強電磁場；

12、在電磁流量計附近應有充裕的空間，以便安裝和維護。
