產品特點：
傳感器磁場分布更加均勻，信號更強，而且對小流量有更強的適應性，下限可達0.3m/s；
管體表面噴鋅，即便在惡劣環境下，也能起到長期保護作用，表面防腐性能優越；
傳感器外殼全部用精密鋁模打造，產品優美，外觀一致性強，貼合緊密，整體無焊接，裝卸快速，維修方便；
整體性能穩定，抗干擾更強；
人性化底托設計，擺放平穩；
加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
表頭可360度旋轉，讓安裝空間狹小的場合，顯示更加方便；
測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性；
采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低；
采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
測量結果與流體壓力，溫度、密度、粘度等物理參數無關；
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
主要技術數據：整機和傳感器技術數據
執行標準 | JB／T 9248—1999 | ||||
公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
zui高流速 | 15m／s | ||||
精確度 | DNl5～DN600 | 示值的：±0.2999％(流速≥0.01m／s)；±3mm／s(流速<0.01m／s) | |||
DN700—DN3000 | 示值的±0.04999％(流速≥0.08m／S)；±4mm／s(流速<0.0799m／S) | ||||
流體電導率 | ≥5uS／cm | ||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
環境溫度 | 傳感器 | —25℃—十60℃ | |||
轉換器及一體型 | —10℃—十60℃ | ||||
襯里材料 | 、加網PFA | ||||
zui高流體溫度 | —體型 | 70℃ | |||
分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||
聚氨酯襯里 | 80℃ | ||||
聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | ||||
聚全氟乙丙烯(F46) | |||||
加網PFA | |||||
信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||
電極機構 | DN300—DN3000 | ||||
連接法蘭材料 | 碳鋼 | ||||
接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | |||
DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | ||||
外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
其他傳感器、——體型流量計和分離型轉換器 | IP65 | ||||
間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||

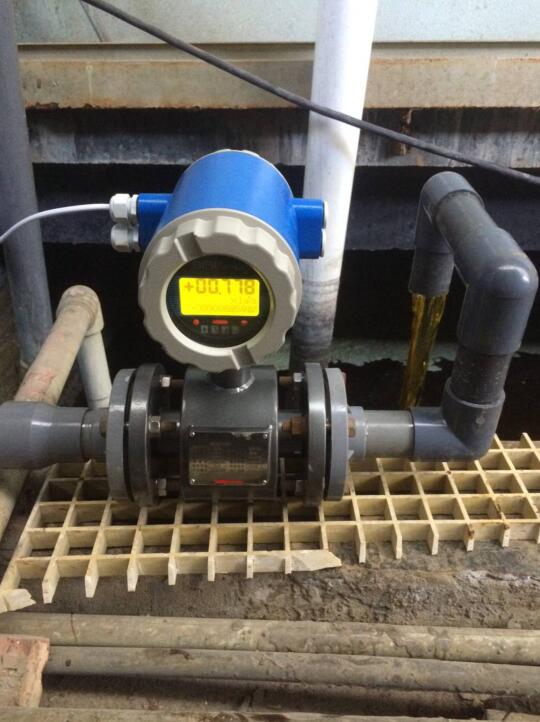

化工廠污水流量計為了正確的測量，在選擇管道上位置時應注意以下幾點要求：（1）傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態；（2）介質在安裝位置應該保證滿管流動，避免不滿管及氣體附著在電極上；（3）對于液固兩相流體，zui好采用垂直安裝，使被測傳感器襯里磨損均勻，延長使用壽命；（4）流量計安裝位置介質不滿管時，可采取抬高管道或做U型管路方法，使其滿管；（5）直管段要求：流量計前端≥5DN, 后端≥2DN（D指管道公稱通徑） ；（6）流量計要安裝在水泵后端，決對不能安裝在抽吸側安裝，閥們應安裝在流量計的下游；（7）盡量避開強磁場的設備，以免影響流量計的傳感器工作磁場和流量信號。
