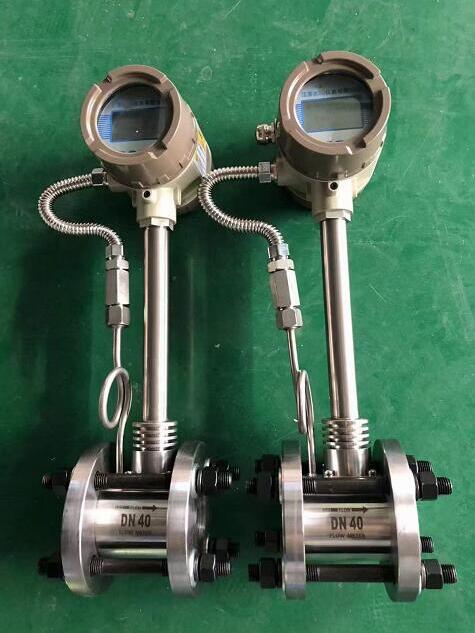

工業蒸汽管道流量計

工作原理：

       工業蒸汽管道流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：f = St × V/d    式中: f渦街發生頻率(Hz)

V旋渦發生體兩側的平均流速(m/s )St斯特羅哈爾系數（常數）這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。

特點:

無可動部件，長期穩定，結構簡單便于安裝和維護；

采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；

采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；

由軟件對儀表系數非線性進行修正，提高測量精度；

壓力損失小，量程范圍寬；

采用EEPROM對累積流量進行掉電保護，保護時間大于10年；

工業蒸汽管道流量計選型：
