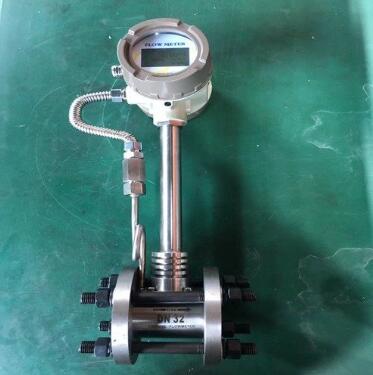

工廠蒸汽流量計

* 來源: JSYINHUAN * 作者: 18952342008 * 發表時間: 2022/05/23 16:30:48 * 瀏覽: 335

介紹：

工廠蒸汽流量計傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用新微功耗CPU，測量蒸汽傳感器輸出的頻率信號，根據設定的密度，流量系數進行流量運算，現場液晶顯示溫度、壓力、瞬時流量和累計流量。

產品特點：

▲工廠蒸汽流量計穩壓補償一體化設計。

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用不銹鋼材質，可適用于腐蝕性介質的測量。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲量程比寬達20:1

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

參數：

測量精度：氣體1.5級（標準流量范圍內）

重復性：0.2%、0.3%；

公稱通徑：DN10mm-DN1000mm

流量范圍度：擴展流量范圍：氣體15:1，

標準流量范圍：氣體8:1

工作壓力：1.6MPa、2.5MPa

介質溫度：-40- 350℃

壓力損失：阻力系數Cd≤2.4

供電電源：12~24V DC

輸出信號：電壓脈沖：低電平≤1V高電平≥6V,4~20mA DC

防護等級：IP65，可選IP68

選型：

代號	通徑	流量范圍㎡/h
YH-LUGB-25	DN25	1~10(液體)			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式
YH-LUGB -32	DN32	1.5~18(液體)			15~150（氣體）
YH-LUGB -40	DN40	2.2~27(液體)			22.6~150（氣體）
YH-LUGB -50	DN50	4~55(液體)			35~350（氣體）
YH-LUGB -80	DN80	9~135(液體)			90~900（氣體）
YH-LUGB -100	DN100	14~200(液體)			140~1400（氣體）
YH-LUGB -150	DN150	32~480(液體)			300~3000（氣體）
YH-LUGB -200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
