生活污水流量計

* 來源: JSYINHUAN * 作者: 18952342008 * 發表時間: 2022/04/14 15:50:37 * 瀏覽: 414

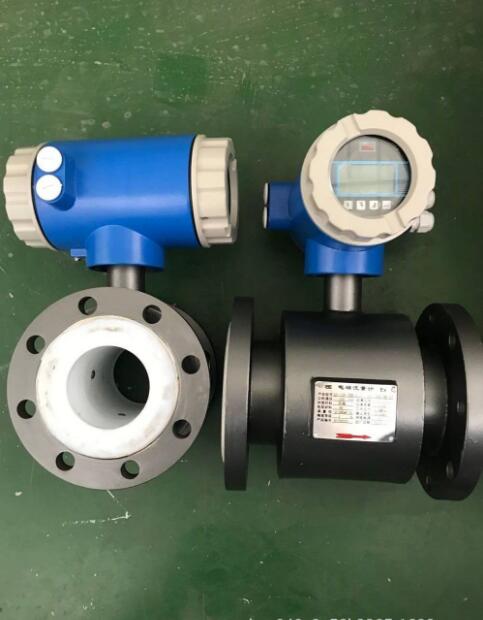

生活污水流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。

一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。

分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。

產品特點：

◆精度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。

◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。

◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。

◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。

◆測量范圍寬，量程比100∶1，量程可修改。

◆現場可零點校準，不影響測量精度。

◆功耗低，小于7W。

◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。

◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。

◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。

◆可正向流量累積、反向流量累積、雙向流量差累積。

◆計量單位、小數點位自動轉換。

◆多種信號輸出備選　4～20mA、0～1kHz、HART、RS485等。

技術參數：

適用管徑	DN25～DN2600（DN25以下為非標）
電極材料	316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
適用介質	導電率>5us/cm的液體
測量范圍	0．1～10m/s（可擴展到15m/s）
量程上限	0.5～10m/s,推薦1～5m/s
精度等級	0.3級、0.5級、1.0級（隨口徑區分）
輸出信號	4～20mADC,負載≤750Ω；0～3KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口
工作壓力	1.0MPa,1.6MPa,4.0MPa,16MPa（特殊）
流體溫度	-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
環境溫度	傳感器-40℃～80℃;轉換器-15℃～50℃	≤85％RH（20℃時）
電纜出口尺寸	M20×1.5
供電電源	220VAC±10%;50Hz±1Hz;24VDC±10%
功耗	≤8W
外殼防護等級	一體式：IP65分體式：傳感器IP68轉換器IP65
接地環材質	1Cr18Ni9Ti（不銹鋼）、HC（哈氏C）、Ti（鈦）、Ta（鉭）、Cu（銅）
連接法蘭	國標GB9119-88（DIN2051,BS4504）

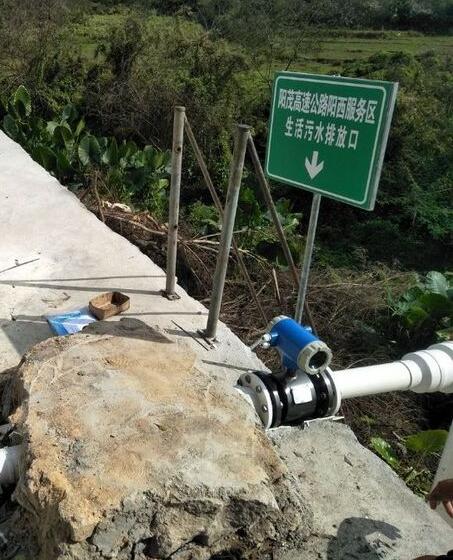

生活污水流量計安裝地點的選擇：

為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。

⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

　　 ⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

⑷選擇便于維修，活動方便的地方。

⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：

⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

⑵介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。　　

⑶對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。　　

⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道點和出水口安裝流量計。

⑸修改管道的安裝方法: 當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足: 前直管段≥5DN,后直管道≥2DN(DN為管徑) 。

⑹前后直管段為流量計前≥5DN，后端≥2DN。

生活污水流量計產品型譜：

型號	口徑
YH1801DC	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出高端有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
