供熱蒸汽流量計

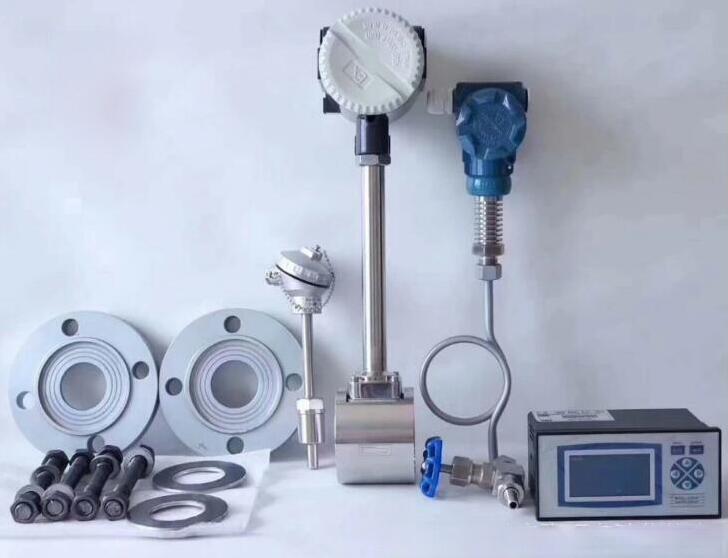

      供熱蒸汽流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。流量計與現場顯示儀組合后，成為智能一體化蒸汽流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種化學氣體流量計量

1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。

2、供熱蒸汽流量計安裝簡單，維護十分方便。

3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4、測量的是與流量成正比的脈沖信號，無零點漂移，{**}度高。

5、測量范圍寬，量程比可達1: 10。

6、壓力損失較小，運行費用低，更具節能意義。

7、采用超低功耗技術，電池供電可運行兩年以上。

8、溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

1、口徑：DN10～DN3000mm

2、公稱壓力：0.6～42MPa

3、工況溫度：-180～+500℃

4、準確度：±1.5%FS

5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)

6、防護等級：IP65 IP67

7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

8、執行標準：企標Q/BET05-06

9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

11.輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；

12.脈沖占空比約50%,傳輸距離為100m；

13.脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

14.儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

15.材質 不銹鋼, 鋁合金；

16.電源 DC24V或鋰電池3.6V。

1、工作條件

傳感器可在350度下正常連續工作

2、環境條件

2.1環境溫度：-40～+55℃ （非防爆場所）

2.2環境濕度：≤85％（相對濕度）

2.3大氣壓力：86～106Kpa

3、安裝指南：

a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

b)傳感器的上游側和下游側必須有足夠的直管段。

c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑。

d)傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。
