外夾式超聲波流量計安裝及日常使用

      外夾式超聲波流量計目前通常采用三種安裝方式:W型，V型，Z型。根據不同的管徑和流體特性來選擇安裝方式，通常W型適用于小管徑（25～75mm），V型適用于中管徑（25～250mm），Z型適用于大管徑（250mm以上），總之，為了提高測量的準確性和靈敏度，選擇合適的安裝方式，使得測量信號（即差值）與二次儀表相匹配。目前我用了Z型安裝。

    為了保證儀表的測量準確度，應選擇滿足一定條件的場所定位:通常選擇上游10D、下游5D以上直管段；上游30D內不能裝泵、閥等擾動設備。

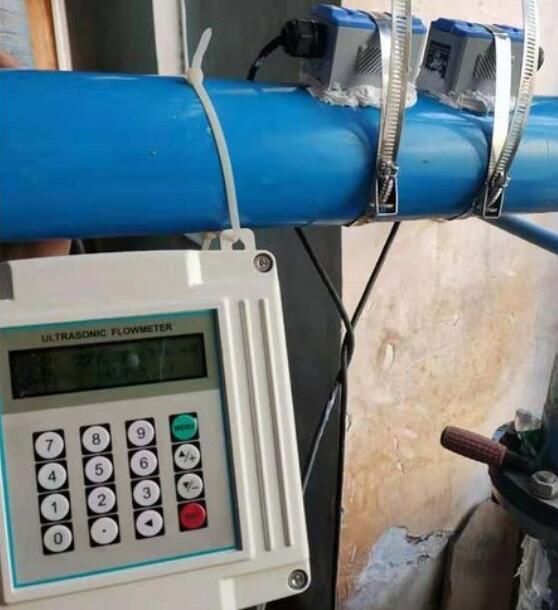

    針對我公司Z型安裝，淺談外夾式超聲波流量計探頭的安裝方法，具體采用"坐標法安裝"，即先將管道外表面處理干凈，涂上專用偶合劑，先固定其中一個探頭的位置，用紙帶繞管道一周，量出周長作好對折標記，在周長1/2處確定另一探頭軌道的位置，同樣該軌道應與管道軸心平行，再根據儀表顯示的安裝距離，確定兩探頭在軌道上的相對距離，保證超聲波有足夠的信號強度，通常使得面板上顯示的信號強度大于2%，待讀數顯示穩定，說明安裝調試結束，儀表可正常工作。



（1）零流量的檢查

    當管道液體靜止，而且周圍無強磁場干擾、無強烈震動的情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量的5%，自動切除。同時零點也可通過菜單進行調整。

（2）儀表面板鍵盤操作

    啟動儀表運行前，先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、小速度、大速度等。只有所有參數輸入正確，儀表方可正確顯示實際流量值。

（3）流量計的定期校驗

    為了保證流量計的準確度，我們進行定期的校驗，通常我們采用更高{**}度的便攜式流量計進行直接對比，利用所測數據進行計算:誤差=（測量值-標準值）/標準值，利用計算的相對誤差，修正系數，使得測量誤差滿足±2%的誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量的準確度。
