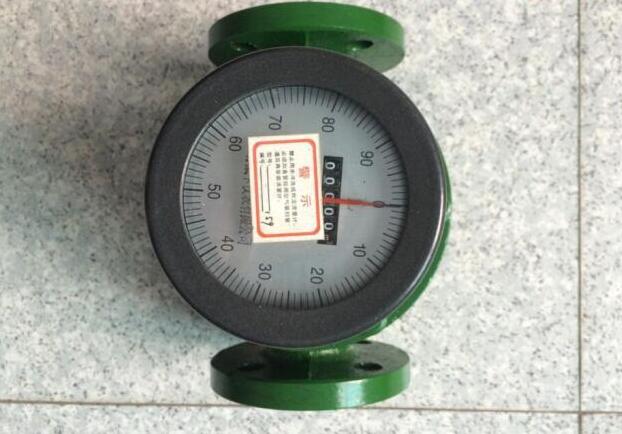

柴油流量計量表

一、概述：

    柴油流量計量表是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。橢圓齒輪柴油流量計的工作原理是液體推動一對橢圓齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。

二、測量原理圖示：

    柴油流量計量表準確度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常橢圓齒輪流量計的{**}度可達0.5級，是一種較為準確的流量計量?jī)x表，但是，如果使用時被測介質的流量過小，橢圓齒輪流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量準確度。

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。常用于管道中液體流量連續或間斷測量和控制的儀表。

三、產品特點：

測量準確度較高：0.2級與0.5級、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
現場可顯示累積流量、瞬時流量、單次流量等
安裝容易，表前不需安裝直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。

它具有量程范圍大、高的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等特點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。

四、主要技術參數

★連接方式: 法蘭連接:DN10～DN200

★安裝方式: 水平、垂直

★口徑系列: DN10，15，20，25，40，50，80，100

★壓力損失: ≤0.1MPa

★準確度等級: 普通型0.5級，高準確度0.2級

★介質壓力: 普通型1.6MPa,高壓型3.2MPa

★粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s

★介質溫度: 普通型＜120℃，高壓型＜200℃

★表體材質: 鑄鐵、鑄鋼、不銹鋼等

★轉動部件: 鋁合金、不銹鋼等

五、測量范圍及工作壓力

六、柴油流量計量表注意事項

1安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。柴油流量計盡可能安裝成水平位置。

2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。

3. 應安裝泵的輸出端，否則也會造成儀表誤差增大。

4. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。

八、柴油流量計量表選型表
