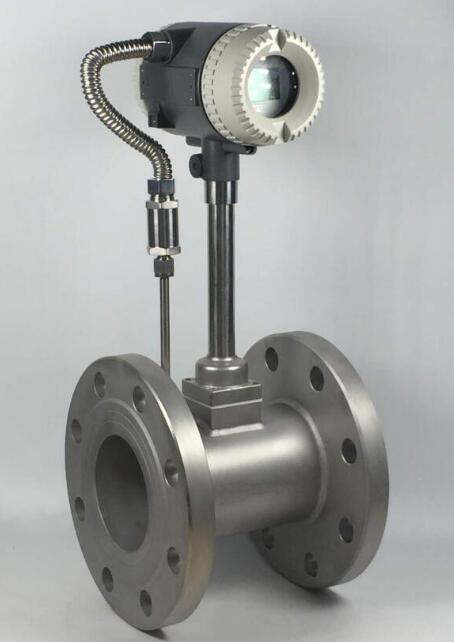

電鍍廠蒸汽流量計

    電鍍廠蒸汽流量計采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。

    電鍍廠蒸汽流量計利用“卡門渦街”測量原理，測量封閉管道內介質的工況體積流量，它具有其他流量計不可兼得的較多特點，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證準確度。它的測量范圍大，壓力損失小，準確度高。廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體的計量和控制。

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短；

3、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；

4、測量范圍較寬（qmax/qmin=15～20），可在孔板和渦街流量計無法涉足的部分小流量區域進行有效工作；

5、管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；

6、同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

7、 采用全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

8、 全新的數字濾波和修正功能使流量測量更加準確可靠。

9、 電池供電型無需外接電源既可連續工作兩年以上。



◆測量規格(管道內徑):DN10~DN300；大口徑和單位溝通定制

◆測量介質: 氣體、過熱、飽和蒸汽；

◆連接方式：法蘭夾裝式、法蘭連接、螺紋連接；

◆安裝方式：水平、垂直、傾斜、倒裝；

◆測量范圍:

正常工作范圍，雷諾數為20,000～7,000,000；

測量可能范圍，雷諾數為8，000～7,000,000；

◆準確度:

氣體，指示值的±1.5％；

◆重復性: ≤準確度的1/3；

◆輸出信號:

a.三線制電壓脈沖低電平:0～1V；高電平:大于4V；占空比為50％；

b.二線制電流4mA～20mA；

c.三線制電流4mA～20mA；

d.RS-485通訊接口 ；

◆電源電壓:

24VDC(二線制/RS485通訊)；3.6V干電池 ；

◆介質溫度:

普通型-40℃～+150℃；

高溫型-40℃～+250℃；

特高溫型:-40℃～+350℃；

◆工作壓力:

1.6MPa；2.5MPa；4.0MPa(注:其它壓力等級的傳感器，需定做)；

大氣壓力: 86kPa～106kPa ；

◆壓力損失:

ΔP=1.079×10-6 ×ρ×V2

(式中:ΔP-壓力損失MPa;ρ-被測介質的密度kg/m 3;V-被測介質的流速m/s)；

◆本體材質:a.碳鋼;b.不銹鋼(1Cr18Ni9Ti)；

◆環境溫度:-30℃～+60℃；

◆相對濕度:5％～95％ ；

◆電器接口:M20×1.5；

◆保護等級:IP65 ；



      1.蒸汽流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命（流量計接線時屏蔽線要做成 U 型，非常后進入表殼時線路為從下往上，避開雨水沿線路進入到表殼內部）；

      2.流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避開與這些設備共用電源；

      3.不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；

      4.避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；

      5.蒸汽流量計應避開安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果；

      6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
