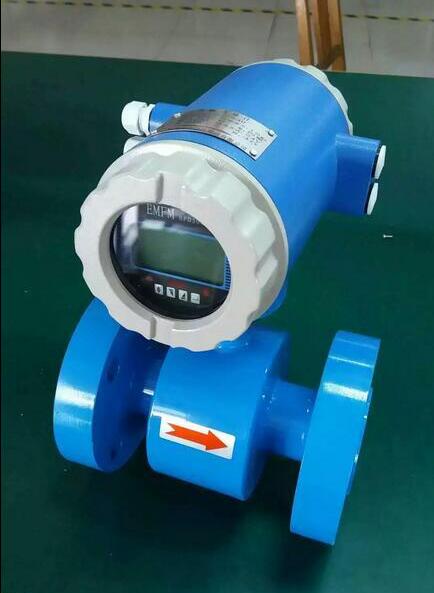

電鍍污水流量計

    電鍍污水流量計是一種真正的體積流量計。對于制造商和用戶來說，電鍍污水流量計只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是污水流量計的一突出特點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。



1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

3、在現場可根據用戶實際需要在線修改量程。

4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

5、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

6、采用16位嵌入式微處理器，運算速度快，準確度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

7、全數字量處理，抗干擾能力強，測量可靠，準確度高，流量測量范圍可達150：1。



    儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

收集數據

1.被測流體成份

2.大流量、小流量

3.工作壓力

4.高溫度、低溫度

5.管徑

6.介質

◆公稱通徑：DN10~DN3000mm

◆公稱壓力：0.6~4.0MPa(特殊壓力可定制)

◆準確度：示值的± 0.5% ，可選示值的± 0.3% 或± 0.2%

◆襯里材料：聚四氟乙烯，PFA, F46,氯丁橡膠，高溫橡膠

◆電極形式：標準型，型，可更換型

◆電極材料：316L,哈氏合金C,鈦，鉭，鉑-銥，合金，不銹鋼涂覆碳化鎢

◆介質溫度：一體型：-20℃- +60℃

◆分體型：氯丁橡膠襯里/聚氨酯襯里/PTFE襯里/PFA襯里/F46襯里

◆環境溫度：-25℃- +60℃

◆環境濕度：5-100%RH（相對濕度）

◆介質電導率：≥20μS/cm

◆測量范圍：1500:1

◆結構形式：一體型,分體型，沉浸型，防爆型

◆防護等級：IP65,IP68可選

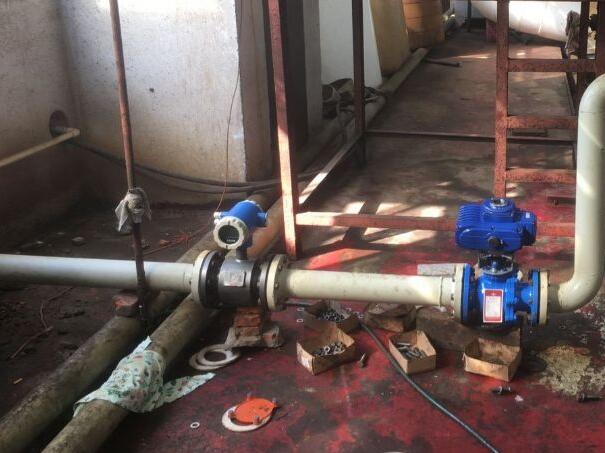

    為了使污水流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：

1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以被磁場影響傳感器的工作磁場和流量信號。

2.應盡量安裝在干燥通風之處，避開日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。

3.流量計周圍應有充裕的空間，便于安裝和維護。



    污水流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的準確度，這時則應采取一些措施以穩定流速分布：

a. 增加前后直管段的長度；

b. 采用一個流量穩定器；

c. 減少測量點的截面。

水平和垂直安裝

    傳感器可以水平和垂直安裝，但是應該確保避沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

傳感器不能安裝在管道的高位置，這個位置容易積聚氣泡。

確保滿管安裝

確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。   如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

彎管、閥門和泵之間的安裝

為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。

傳感器不能安裝在泵的進水口

為避開負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。

傳感器的進口直管段和出口直管段

比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。

插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。
