軸向帶邊耐震電接點壓力表

精品推薦

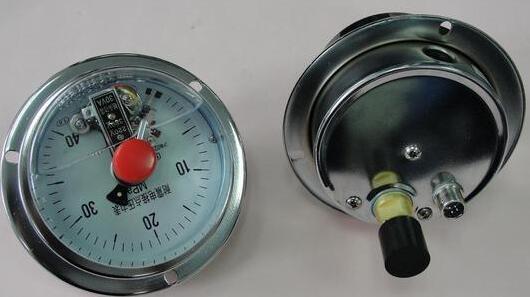

軸向帶邊耐震電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。

詳細說明

型號：YHYNXC-100ZT/150ZT軸向帶邊耐震電接點壓力表詳細介紹

YHYNXC-100ZT/150ZT軸向帶邊耐震電接點壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。

電接點壓力表廣泛應用于石油、化工、冶金、電站、機械等工業部門或機電設備配套中測量無爆炸危險的各種流體介質壓力。通常，儀表經與相應的電氣器件（如繼電器及變頻器等）配套使用，即可對被測（控）壓力的各種氣體與液體介質經儀表實現自動控制和發信（報警）的目的。

耐震電接點壓力表結構型號：

型號	結構形式	準確度%	測量范圍MPa
			-0.1～0;-0.1～0.06;-0.1～0.15 -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25 0～0.4;0～0.6;0～1.0;0～1.60～2.5 0～4.0;0～6.0;0～10;0～16 ；0～25 0～40;0～60;0～100

YHYNXC-100 YHYNXC-100T YHYNXC-100Z YHYNXC-100ZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
YHYNXC-150 YHYNXC-150T YHYNXC-150Z YHYNXC-150ZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：國標螺紋M201.5/M141.5等可按要求定做螺紋

接液材質
耐震電接點壓力表的材質為：銅合金、304不銹鋼、316不銹鋼或做成隔膜式等。

接點電氣參數
大功率:10W/30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

電器原理
以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖，其常開觸頭閉合驅動J3，電動機得電運轉。當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。如此往復，達到自動控制的目的。
