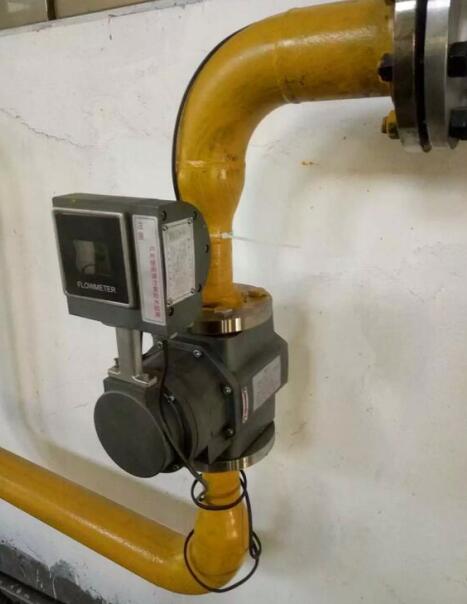

管道天然氣計量表

* 來源: YinHuan * 作者: 18952342008 * 發表時間: 2021/07/30 16:01:43 * 瀏覽: 697

產品介紹：

管道天然氣計量表主要用于對管道中氣體或液體流量進行連續或間歇測量的高精度計量?jī)x表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點腰輪流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。

天然氣計量表組成：

管道天然氣計量表由計量室、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在腰輪流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪（其實是模數為2的齒輪），在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。

產品功能特點：

■精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

■流量計前后不需要直管段，可以安裝在環境狹窄的場合。

■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。

■通用性好，所有羅茨流量傳感器均可使用通用的附件。

■配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

■采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

■采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

■就地顯示流量值，并帶多種信號輸出功能。

■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

產品技術指標：

環境溫度：-30℃-+60℃ 介質溫度：-20℃-+250℃

相對濕度：5%-95% 大氣壓力：70Pa-106kPa

公稱通徑：DN15-DN300，如有特殊要求，可提供更大口徑的流量計。

流量范圍：1-10000m3/h

公稱壓力：0-4Mpa，如有特殊要求，可提供更大壓力的流量計。

重復性：優于 0.3%

準確度：±1.0%或±1.5%

防爆等級：ExiallBT4

防護等級：IP65

電氣性能指標：

1、工作電源：

A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。

2、整機功耗：

A．外電源：2W;

B．內電源：平均功耗1mW，可連續使用兩年以上。

3、脈沖輸出方式：

A．工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；

B．定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V，單位脈沖代表體積量可設定范圍：0.001m3~100m3。單選擇該值時必須注意：定標脈沖信號頻率應≤900Hz。

C．定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。

天然氣流量計測量范圍：

公稱通徑 mm	流量范圍 m3/h	始動流量 m3/h	z大壓損 Pa	公稱壓力 Mpa	耐溫 ℃	連接方式
32	0.8-16	0.05	120	1.0	-20～80	法蘭連接
	1-20	0.05	120	1.0	-20～80	法蘭連接
40	1.5-30	0.07	130	1.0	-20～80	法蘭連接
	1.5-40	0.07	180	1.0	-20～80	法蘭連接
50	1-60	0.07	180	1.0	-20～80	法蘭連接
	1.2-85	0.07	210	1.0	-20～80	法蘭連接
80	1.4-100	0.07	220	1.0	-20～80	法蘭連接
	1.2-140	0.08	220	1.0	-20～80	法蘭連接
	2.9-200	0.15	220	1.0	-20～80	法蘭連接
100	3.1-250	0.11	240	1.0	-20～80	法蘭連接
	2.7-300	0.11	280	1.0	-20～80	法蘭連接
	4.1-450	0.11	300	1.0	-20～80	法蘭連接
	4.5-500	0.11	540	1.0	-20～80	法蘭連接
150	8.1-650	0.65	580	1.0	-20～80	法蘭連接
	10-800	0.76	590	1.0	-20～80	法蘭連接
	12.5-1000	0.76	600	1.0	-20～80	法蘭連接
	13.3-1200	0.76	700	1.0	-20～80	法蘭連接
200	31-1600	1.15	650	1.0	-20～80	法蘭連接
250	75-3000	8.00	450	1.0	-20～80	法蘭連接
