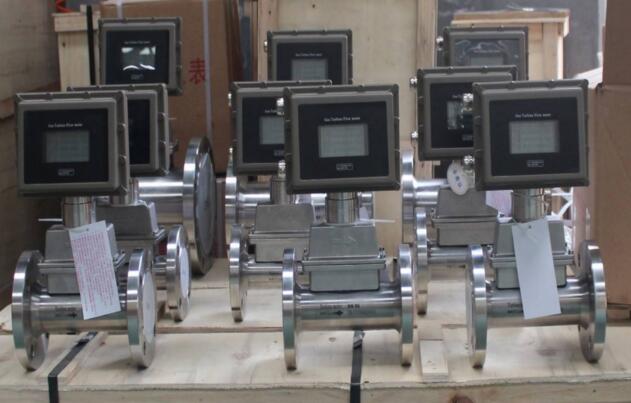

銀環渦輪流量計

    銀環氣體渦輪流量計是在原基礎上增加了溫度、壓力自動跟蹤補償和壓縮因子修正功能的新型一體化智能流量計，能對工況條件下測得的流量值進行P.T.Z修正并直接顯示標準狀態的體積總量。經專家鑒定：其綜合性能指標達到同類產品國內好水平和國際水平，流量計廣泛應用于化工、冶金、石油、有機液體、無機液、液化氣、天然氣和低溫流體等。發電及熱電聯產、供熱行業；航空、航天、造船、機械、冶金、煤礦及汽車制造行業；石油、化工行業；醫藥、食品及煙灑制造行業；森工、農墾及輕工行業以及城市燃?xì)獾刃袠I(yè)氣體計量和天然氣貿易計量的理想儀表。

  銀環氣體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。氣體渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,準確度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

特點：

1.測量范圍寬，下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強

2.壓力損失小，葉輪具有防腐功能

3.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能好

4.具有非線性準確度補償功能的智能流量顯示器

5.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強

6.采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年

7.采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同

8.屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸

9.具有非線性準確度補嘗功能的智能流量顯示器。

10.采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作

11.采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好

12.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開,內部清洗簡單

13.具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承， 性能可靠工作壽命長下限流速低,測量范圍寬

14.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上

15.耐腐蝕，適用于酸堿溶液

16.可在被測氣體穩定的壓力狀態下進行壓力補償

技術參數：

   銀環液體渦輪流量計是由渦輪流量傳感器與顯示儀表配套組成智能渦輪流量計。傳感器具有準確度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

   銀環液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,準確度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。液體渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣和低溫流體等.流量計輸出信號為脈沖，易于數字化。渦輪流量計壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。

特點：

  壓力損失小，葉輪具有防腐功能；

  具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長；

  采用先進的超低功耗單片微機技術，功能強，功耗低，性能好；

  高準確確度,一般可達±1%R、±0.5%R；

  重復性好，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是先選用的流量計；

  輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

  可獲得很高的頻率信號（3~4kHz），信號分辨力強；

  范圍度寬，中大口徑可達1:20，小口徑為1:10；

  結構緊湊輕巧，安裝維護方便，流通能力大；

  可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

  儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。

  采用eeprom對累積流量、儀表系數進行掉電保護。保護時間大于10年。

     液體渦輪流量計按照安裝方式可分為-法蘭連接、螺紋連接、插入式及卡箍式衛生型；根據現場選型請注明。

技術性能表：

儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接

（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

準確度等級 ±1%R、±0.5%R

量程比 1:10；1:15；1:20

儀表材質 304不銹鋼、316（L）不銹鋼等

被測介質溫度（℃） -20～＋120℃

環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa

輸出信號 脈沖頻率信號，低電平≤0.8V 高電平≥8V  、4-20MA信號

供電電源 電池供電 、+12VDC 、+24VDC（可選）

信號傳輸線 STVPV3×0.3（三線制）

傳輸距離 ≤1000m

信號線接口 郝斯曼接頭

防護等級 IP65

電氣特性：

1、 顯示方式：

　?。?）遠傳顯示：脈沖輸出（配顯示儀表）；

　?。?）現場顯示：7位lcd顯示累積流量，單位（m3）7位lcd顯示瞬時流量，單位（m3/h）

　?。?）渦輪流量變送器：（配顯示儀表）。

2、輸出功能：

　?。?）脈沖輸出，p-p值由供電電源確定；

　?。?）可帶脈沖輸出或4~20ma兩線制電流輸出；

　?。?）4~20ma兩線制電流輸出。

3、供電電源：

　?。?）dc5~24v；

　?。?）3v鋰電池安裝于儀表內部可連續使用五年以上；

　?。?）dc24v。

A、現場顯示型

　　液體渦輪流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示準確度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。

B、脈沖輸出型

　　工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。

C、4～20mA輸出型

　　工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。

D、分體遠傳顯示型

　　工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接

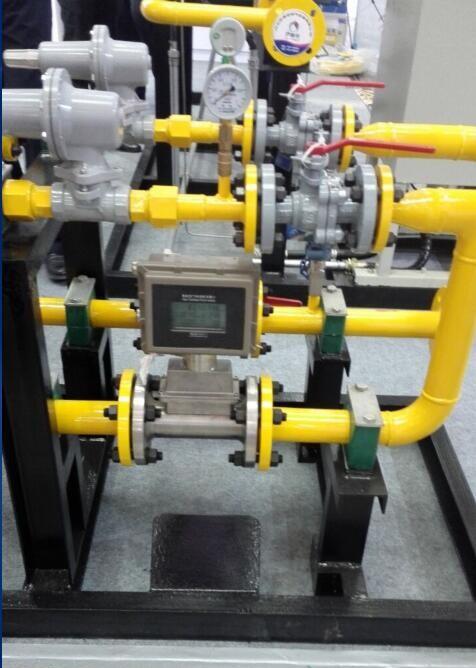

●傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

●當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

●傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

●在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；

●管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以會過壓損壞壓力傳感器。

●應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。

●安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

●安裝流量計之前應先清除管道中的焊渣等雜物。

●投入運行時，應緩慢開啟流量計上、下游閥門，以會瞬間氣流過急而沖壞起旋器。

●用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

●流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

●定時檢查流量計法蘭處的泄漏情況。

●流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以會燒壞流量計內部零件。

●采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

●為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥10DN、后≥5DN的直管段。
