一、概述：

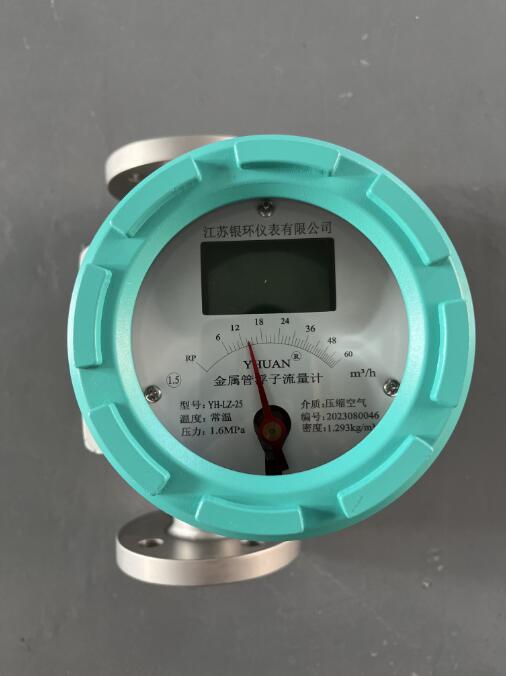

    YH-LZ-15/20/25/32/40/50/65/80/100/125/150金屬管浮子流量計（金屬管轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量?jì)x表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小 流量的測量。 多年來，金屬管浮子流量計以其優良性能和可靠性，以及較好的性能價格比，在石化、鋼鐵、電力、冶 金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

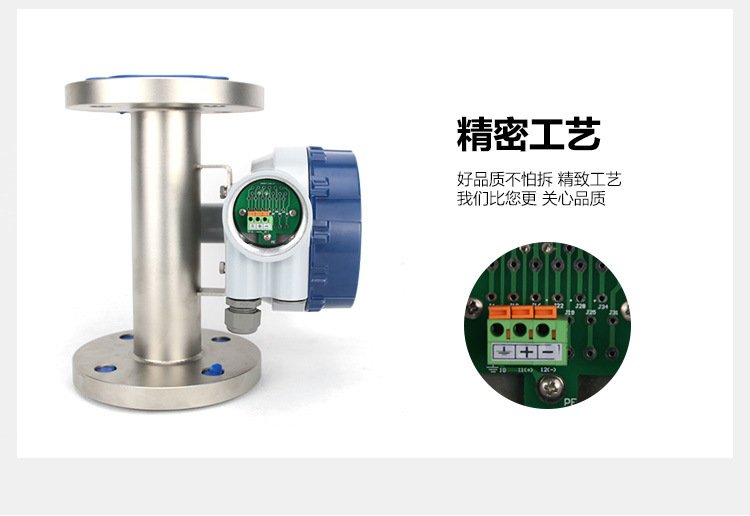

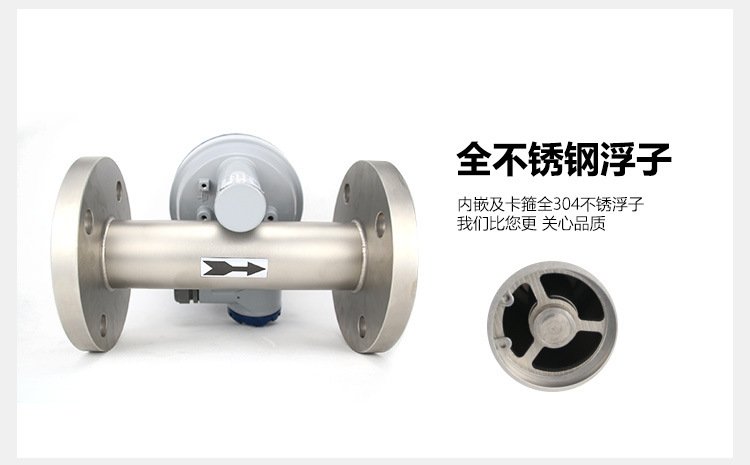

    金屬管浮子流量計由測量管（傳感器）和指示器（電子轉換器）組成，選擇不同形式的測量管和 指示器，可裝配成多種形式的整機，以適應現場的需求。

二、流量計類型：

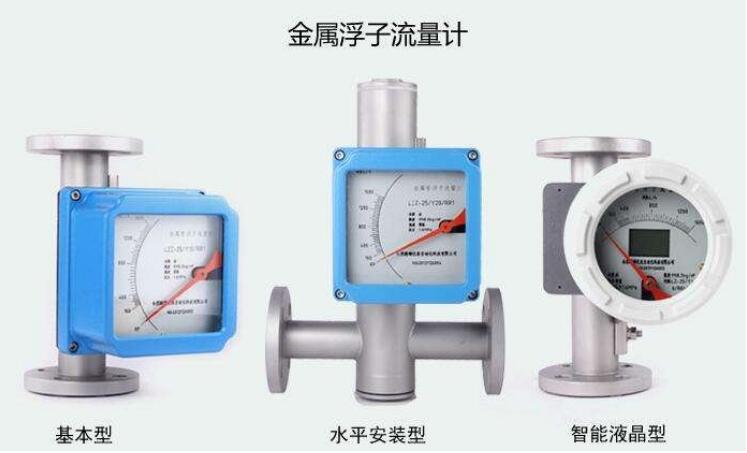

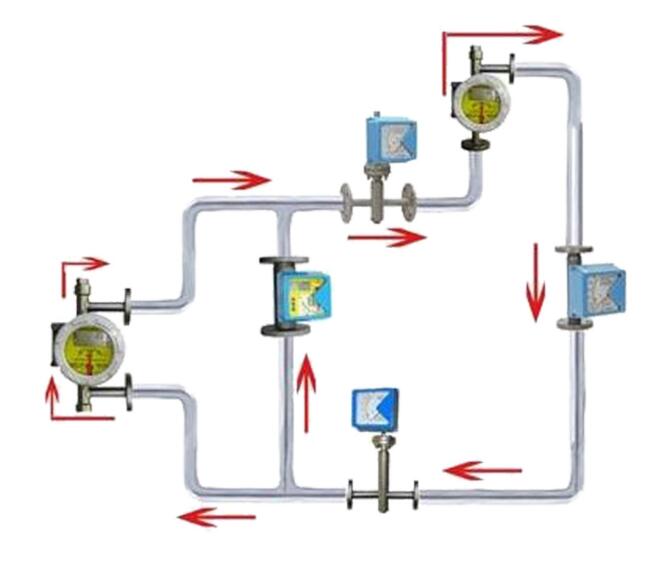

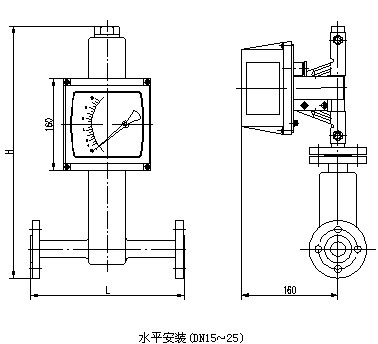

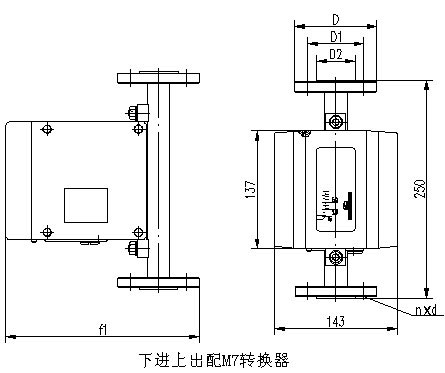

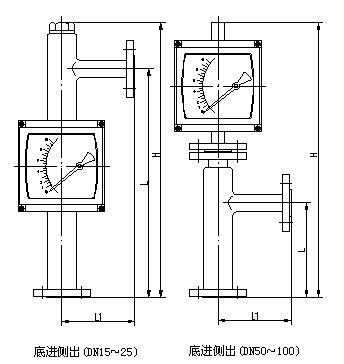

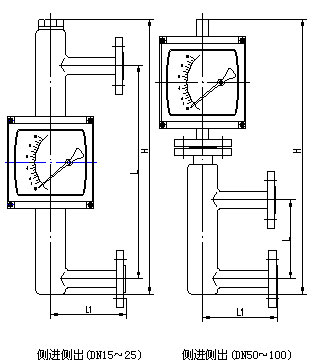

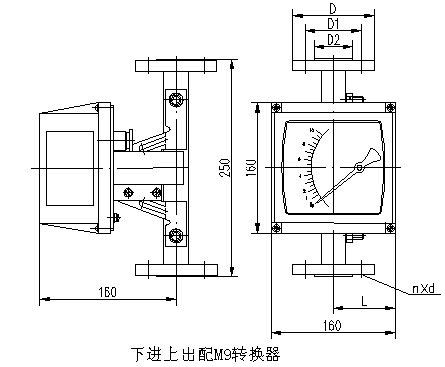

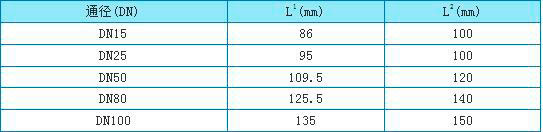

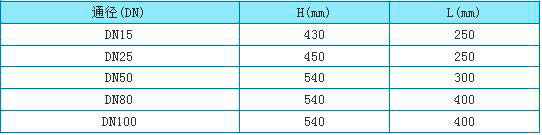

    金屬管浮子流量計根據流體入口和出口的方向將產品分成5種類型：垂直型、水平型（又分水平T型、水平彈簧型）、底進側出型、側進側出型、側進上出型，而每種類型又有標準型、高溫型、夾套型等。

三、指示器選擇：

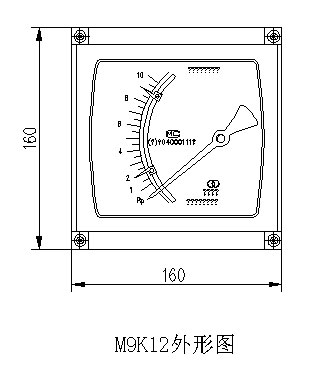

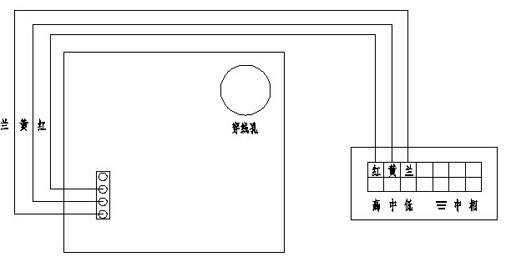

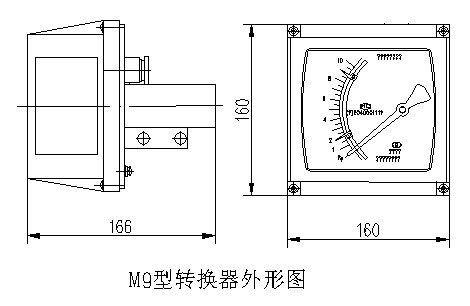

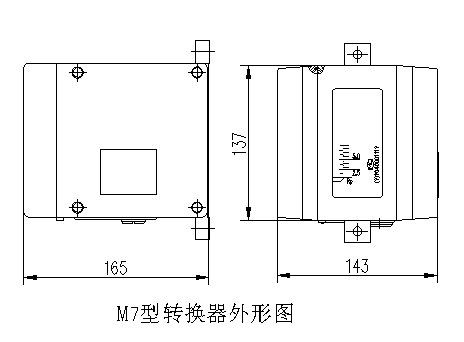

　　用戶可根據現場實際需求，選擇就地顯示型、電池供電型、電遠傳型、或附帶HART協議型，各種指示器的詳細功能說明見下表。

四、功能特點：
◆　適用于小口徑和低流速介質流量測量 　　　　　　　
◆　工作可靠，維護量小，壽命長
◆　對于直管段要求不高 　　　　　　　　　　　　　　
◆　較寬的量程比10:1
◆　雙行液晶顯示，現場瞬時/累積流量顯示 　　　 　　
◆　指示器上有鍵盤，操作設置方便
◆　全金屬結構，適用高溫、高壓和強腐蝕性介質 　　　
◆　非接觸磁耦合傳動　　　　　　　　　
◆　可選直流電源或電池供電方式
◆　帶有數據恢復，數據備份及掉電保護功能 　　　　　
◆　多參數標定功能

五、技術參數：

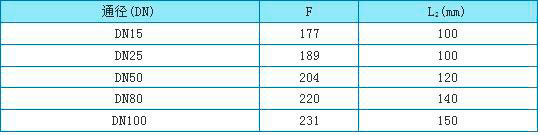

◆　流量計口徑 　　DN15，DN25，DN50，DN80，DN100，DN150 （其它口徑請與制造商協商）
◆　流量范圍 　　　液體：1.0～150000l/h 　　氣體：0.05～3000m3/h（流量范圍詳見流量表）
◆　量程比 　　　　10∶1，20∶1（特殊）
◆　準確度 　　　　　1.5級，1.0級（特殊）
◆　壓力等級 　　　DN15、DN25、DN50：4.0MPa（20MPa內）DN80、DN100、DN150：1.6MPa （DN80：10MPa內；DN100：6.4MPa內；DN150：4.0MPa內）
◆　介質溫度 　　　標準：-30℃～+120℃，高溫：120℃～350℃
◆　供電電源 　　　24VDC（12～36VDC）
◆　輸出信號　　　 4～20mADC（二線制），可附加HART協議
◆　輸出負載 　　　500Ω（24V供電時）
◆　環境溫度 　　　就地型：-40℃～120℃ 　　　遠傳型：-30℃～60℃
◆　存儲條件 　　　溫度：-40℃～85℃ 　　　濕度：≤85%
◆　連接方式 　　　法蘭連接，法蘭標準：GB/T9119-2000，用戶可（其它連接方式如：衛生型卡箍式連接、螺紋連接可與制造商協商）
◆　電纜接口 　　　M20×1.5
◆　外殼防護 　　　IP65
◆　壓力損失 　　　詳見流量表
◆　介質粘度 　　　DN15：η＜5mPa.s 　　DN25：η＜250mPa.s　 DN50～DN150：η＜300mPa.s
◆　接液材質 　　　R1：304，1Cr18Ni9Ti；Ro：316，0Cr18Ni12Mo2Ti；

                                      RL：316L，00Cr17Ni14Mo2Ti；Ti：鈦合金； Rp：聚四氟乙烯內襯。

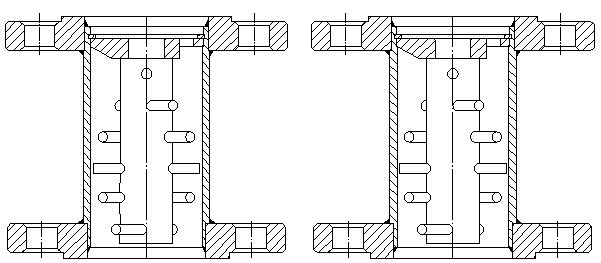

磁過濾器：
    如果介質中含有鐵磁性顆粒，應在流量計入口前安裝磁過濾器。

十三、選用須知
1.根據測量流體是氣體或液體,正確選用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。

十四、訂貨須知
1、管道的口徑
2、被測量工藝介質的名稱、性質、密度、粘度
3、被測量介質的工作溫度
4、被測量介質的工作壓力（壓力的大小決定浮子的質量）
5、被測量介質的流量
6、現場工礦狀況

十五、安裝流量計時要注意以下幾點：

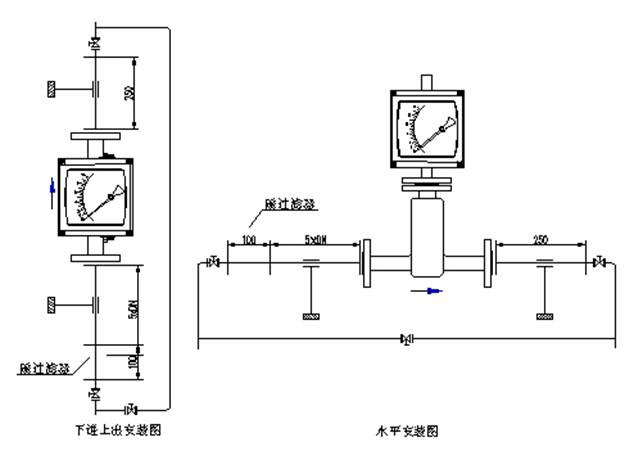

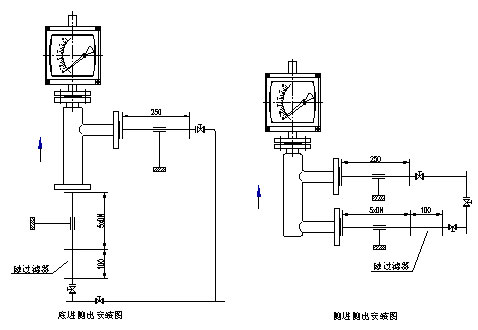

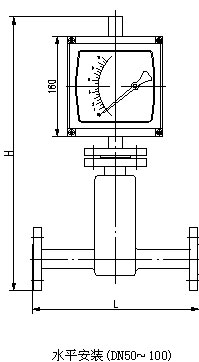

1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；
3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會(huì )在浮子處產生氣壓降而引起數據失真。
8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。
10、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。

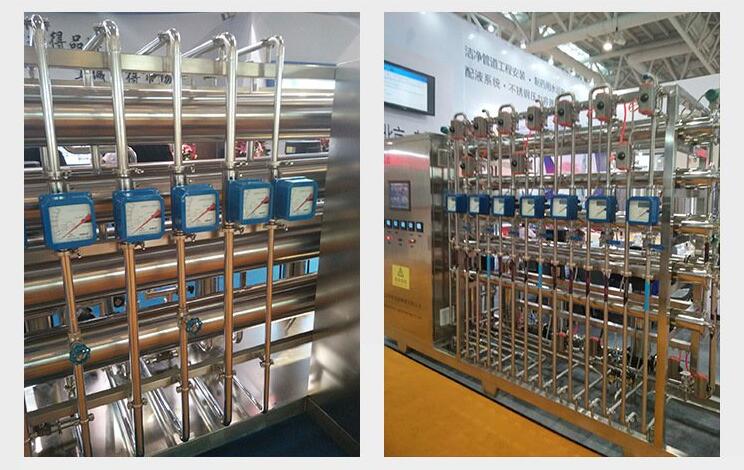

十六、安裝現場

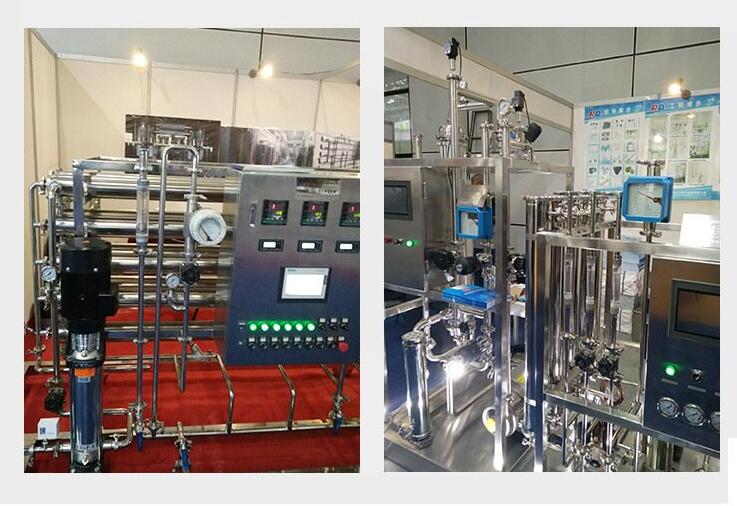

十七、售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
  4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
  5、本公司所售的產品，享受維護服務。

咨詢熱線：18952342008（微信同號） 傅先生 QQ：453588428
