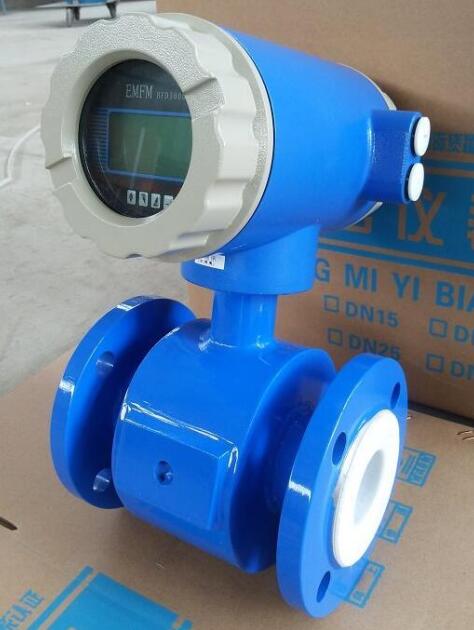

化工廠電磁流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021/04/15 16:07:18 * 瀏覽: 1117

化工廠電磁流量計是高精度、高可靠和使用壽命長的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，還自行設計了一套中國先進的，于流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高質量。特別設計了帶背光寬溫的中.英文液晶顯示器，流量計功能齊全實用、顯示直觀、操作使用方便。

產品特點：

1、采用16位嵌入式微處理器，運算速度快，精}度高

2、全數字處理，抗干擾能力強，測量可靠，精度高

3、信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度

4、線圈與外界作隔離處理，保證線圈長期的緣強度，也就保證傳感器的長期測量精度

5、傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝），特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷

6、采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供的測量結果

7、采用定制的雙層屏蔽電纜

8、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

9、特殊介質測量采用高頻勵磁，消除雜波干擾

技術參數：

1.適于測量管道通徑：DN10~3000mm；

2 .流速測量范圍： 0~1m/s 、0~10m/s，滿量程在 1~10m/s 范圍內連續可調。

3 .測量準確度：當滿量程流速>1m/s 時，±1.0%。

4 .被測介質導電率：大于 20μs/cm。

5 .工作壓力： 1.6Mpa。

6 .電極材料：含鉬不銹鋼 0Cr118Ni12Mo2Ti 。

7.測量管（測量頭）材料： 316L

8.被測介質高溫度： 120℃

9.外殼防護等級：符合Q/CKD001-2004標準 IP65的有關規定。

10.傳感器與轉換器之間信號大的傳輸距離 50m（分離型）

11 流量計輸出信號：直流電流：0~10mA 負載電阻為 0~1kΩ；4~20mA 負載電阻為 0~500Ω；頻率：1~5KHz 負載電阻為 250~1.2kΩ。

化工廠電磁流量計選型：

型號	口徑
DS1801DC	10~3000
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出高端有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構

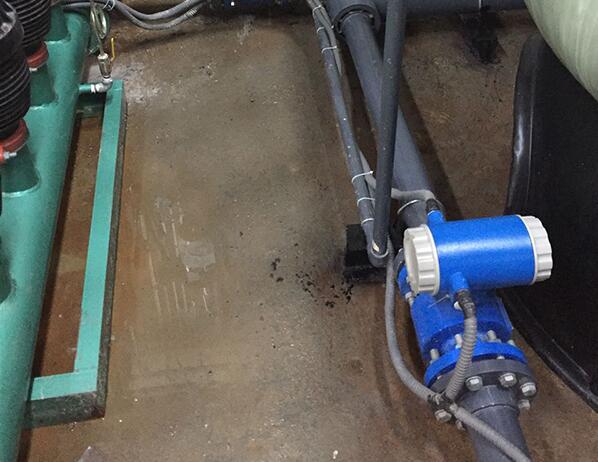

電磁流量計安裝有哪些注意事項

1.安裝地點的選擇

為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：

1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。

2.應盡量安裝在干燥通風之處，避開日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。

3.流量計周圍應有充裕的空間，便于安裝和維護。

2.安裝建議

流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：

a. 增加前后直管段的長度；

b. 采用一個流量穩定器；

c. 減少測量點的截面。

3.水平和垂直安裝

傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

傳感器不能安裝在管道的高位置，這個位置容易積聚氣泡。

確保滿管安裝

確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

彎管、閥門和泵之間的安裝

為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下給出。如做不到則應采用穩流器或減小測量點的截面積。

傳感器不能安裝在泵的進水口

為避開負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
