詳細說明

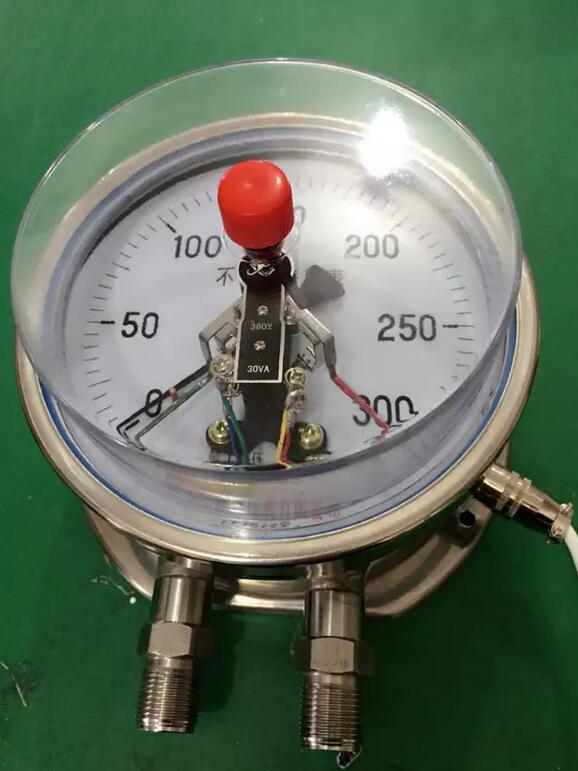

    YH-CYW-150B不銹鋼電接點差壓表（以下簡稱差壓表）適用于化工、化纖、冶金、電力等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。電接點差壓表采用不銹鋼制成，其中的測量系統（雙波紋管及連接部件）、導壓系統（包括接頭、導管等）采用奧氏體不銹鋼制成，具有較強的耐腐蝕及抗工作環境侵蝕影響。儀表整體結構設計合理、具有體積小、重量輕、穩定、使用壽命長、適應強等特點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同用戶的配套安裝。

結構原理：
    儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上?！肮ぁ弊中椭Ъ艿纳舷聝啥朔謩e為活動端和固定端，中間由相連接；兩只波紋管呈平行狀態，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。

工作原理：
    基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，兩側在等力矩作用下不產生擾度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。
    當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。

性能特點
◇儀表為全不銹鋼結構，耐腐蝕強；
◇控制表為對稱設計，耐靜壓力高，抗過載能力強；
◇采用彈性元件，傳動誤差小，指示控制準確度高；
◇工作可靠和穩定；
◇控壓范圍在零點至滿量程內連續可調；
◇該儀表價格合理，是進口同類產品的理想替代產品。

參數
◇顯示：指針式
◇外形：圓形150mm
◇控制輸出：無源電接點輸出
◇單向或雙向量程: 請電詢
◇壓力公制單位：通常用Pa或 kpa或Mpa
◇量程范圍：0～2.5KPa～25KPa
◇大靜壓（過程工作壓力）：0.6MPa
◇準確度：±2.5%FS、±4.0%FS；
◇工作電源：AC220V；DC12～36V任選
◇負載能力：240/3A（AC）；30V/5A（DC）
◇工作環境：溫度-20～80℃；濕度：＜90%
◇外殼公稱直徑：150mm
◇壓力連接口：外螺紋M20×1.5
◇介質: 與不銹鋼兼容的氣體和液體
◇過程連接：區分軸向和徑向 螺紋M20*1.5。
◇其他過程連接可商議
◇外殼材質：金屬　
◇選購件：三閥組 。
◇安裝： 表面與地面垂直
◇控制輸出：可選購

用戶提供：
1、差壓范圍及功能要求 ；
2、介質名稱；
3、工作壓力
