工業燃氣流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021/03/18 10:46:16 * 瀏覽: 1000

工業燃氣流量計由流量傳感和流量積算儀（二次表）兩部分組成。流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。燃氣流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。

產品特點：

■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

■采用浮點運算和五段儀表系數自動修正，并有故障自和報警功能。

■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

■計量度不受壓力和流量變化的影響，性能穩定，壽命長。

■流量計前后不需要直管段，可以安裝在環境狹窄的場合。

■通用性好，所有羅茨流量傳感器均可使用通用的附件。

■就地顯示流量值，并帶多種信號輸出功能。

■精度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

主要技術性能：

■公稱通徑： DN10-DN300mm；

■介質溫度：（-30-80℃）；

■環境溫度：（-20-60）℃；

■大氣壓力：86Kpa-106 Kpa；

■相對濕度：75%；

■精度等級：±1.5%；

■量程比：1：10、1：30

■輸出信號：電壓脈沖、4～20mA二線制；

■供電電源：傳感器：+5V～+24VDC(外接) 變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)

■顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量4位有效數字及累積流量8位有效數字，帶清零功能所有有效數據掉電后保持10年不丟。

■本體材質：304、(316L)；

■葉輪材質：ABS、（鋁合金）

■法蘭標準：國家標準;

■連接方式：螺紋、法蘭；

■防護等級：IP65；

工業燃氣流量計選型

型號						說明
DSQT-18TRQ	—□	/□	/□	/□	/□
zui大流量	16					16m3/h（zui大流量）
	20					20 m3/h（zui大流量）
	25					25 m3/h（zui大流量）
	30					30 m3/h（zui大流量）
	40					40 m3/h（zui大流量）
	60					60 m3/h（zui大流量）
	85					85 m3/h（zui大流量）
	100					100 m3/h（zui大流量）
	140					140 m3/h（zui大流量）
	200					200 m3/h（zui大流量）
	300					300 m3/h（zui大流量）
	450					450 m3/h（zui大流量）
	650					650 m3/h（zui大流量）
	1000					1000 m3/h（zui大流量）
	1600					1600 m3/h（zui大流量）
	3000					3000 m3/h（zui大流量）
公稱通徑		25				DN25mm
		40				DN40mm
		50				DN50mm
		65				DN65mm
		80				DN80mm
		100				DN100mm
		125				DN125mm
		150				DN150mm
		200				DN200mm
		250				DN250mm
轉換器類型			N			基表（無顯示、無輸出）
			C			智能數顯表頭（溫度壓力定值補償，雙供電，輸出脈沖信號，IC卡控制信號，4-20mA電流信號）
			D			智能溫壓補償表頭（溫度壓力實時補償，雙供電，可輸出脈沖信號、電流信號、IC卡控制信號，選配485通訊接口及機械表頭）
精度等級				P?1		1.0級精度
精度等級				P2		1.5級精度
耐壓等級					WP1	1.0Mpa
耐壓等級					WP2	1.6Mpa

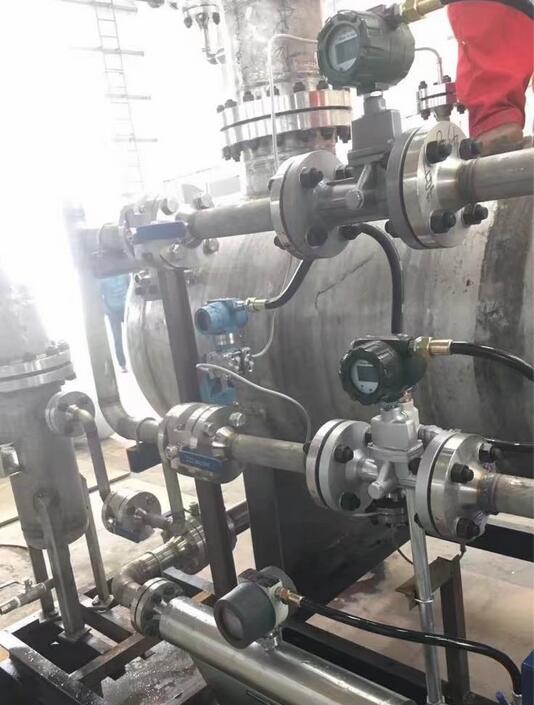

安裝

（1）流量計應根據流向標志安裝。

（2）流量計可水平、垂直或任意角度傾斜安裝。

（3）上下游直管段要求前10后10。

（4）被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。

（5）流量周圍不應有強外磁場干擾及強烈的機械振動。

（6）流量計必須可靠接地。
