食品廠蒸汽流量計

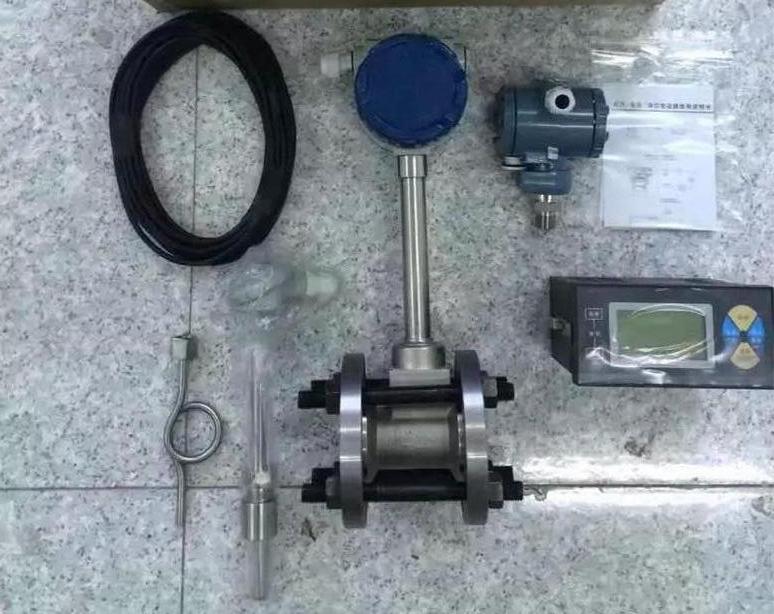

    食品廠蒸汽流量計是由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供法蘭，不需另行購買安裝法蘭。流量計是速度式流量計的一種，它以卡門理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。

同時顯示流量值與累計流量值，不必輪流切換。

采用抗振探頭，有效消除外界振動影響。

電路采用表面貼裝工藝，結構緊湊，可靠性高。

儀表整體結構設計合理，動態測量范圍寬，壓力損失小。

現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

1、測量精度：1.5級

2、口徑規格法蘭卡裝式口徑選擇：DN10-300mm

3、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃，-25℃～250℃

4、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V

5、脈沖占空比約50%,傳輸距離為100m

6、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m

7、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃

8、材質不銹鋼, 鋁合金

9、電源DC24V或鋰電池3.6V

選擇食品廠蒸汽流量計所需要的參數： 　　

1、管道的口徑 　　

2、被測介質的名稱（蒸汽要注明是飽和蒸汽還是過熱蒸汽） 　　

3、被測介質的工作壓力 　　

4、被測介質的工作溫度 　　

5、被測介質的工作流量 　

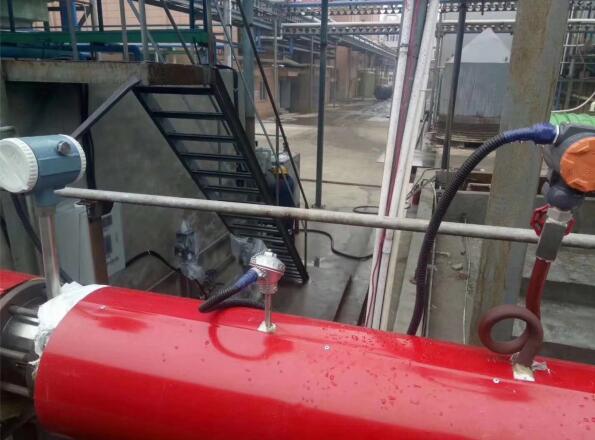

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測介質。

3.傳感器應避免安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑，若不能應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。

5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝
