鍋爐天然氣計量表

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021/03/11 11:01:15 * 瀏覽: 993

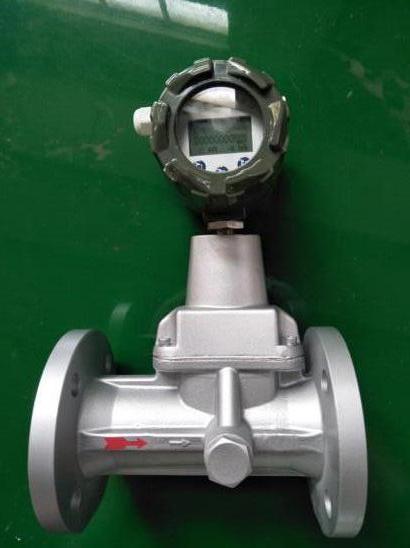

鍋爐天然氣計量表由計量室、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在葉輪流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪（其實是模數為2的齒輪），在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。

技術參數：

【測量介質】天然氣、氣等氣體

【產品口徑】DN10-DN300法蘭連接

【公稱壓力】1.6Mpa、2.5/4.0/6.3可定制

【介質溫度】-20℃～80℃

【精度等級】1.5級、1.0級、（可定制）

【防護等級】IP65或更高（定制）

【供電方式】24VDC或者3.6V鋰電池供電

【輸出信號】三線制脈沖（電壓型）/二線制4-20mA電流（智能型）/RS485/HART協議（智能型）

【連接方式】DN10-DN300法蘭（國標）

產品特點：

對稱性好，保證了良好的重復性

進口優質軸承，使用壽命長

在流速變化大的情況下也能保持計量的準確

計量室與通氣室隔絕，保證了儀表的安全性

始動流量小、壓力損失小、量程比寬，適用于微流量的測量

內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀

特殊工藝處理使流量計運轉更可靠、使用壽命更長

鋁合金材質，體積小、重量輕，安裝維護更為方便

帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算精度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。

鍋爐天然氣計量表選型：

代號	口徑	流量范圍m3/h
DS-LUX-25	DN25	2．5～30
DS-LUX-32	DN32	4．5～60
DS-LUX-50	DN50	10～150
DS-LUX-80	DN80	28～400
DS-LUX-100	DN100	50～800
DS-LUX-150	DN150	150～2250
DS-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

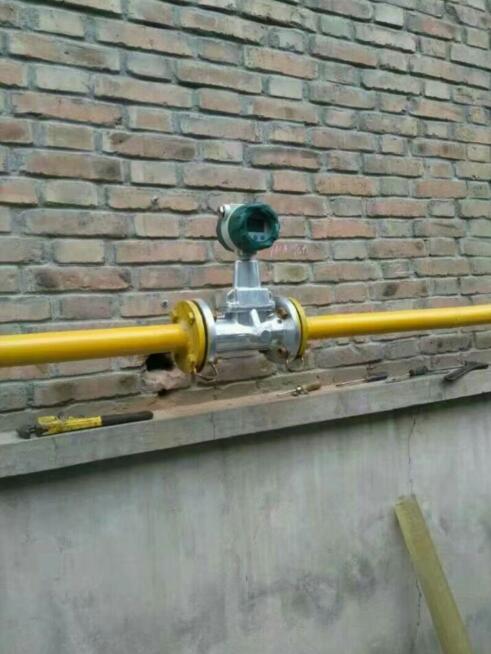

環境的選擇:

1)干燥通風之處，避開潮濕易積水之地;

2)避免日曬雨淋。露天時應遮擋雨水;

3)盡可能避免強烈振動;

4)避免強電磁場設備，如大電機、大變壓器等;

5)便于維修，活動方便。
