紡織廠蒸汽流量計

    在流體中垂直地插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體向下游方向運動，形成旋渦列，成為卡曼渦街。產生渦街的阻力體稱旋渦發生體。實驗證明，旋渦的頻率與流速成正比，可用下式表示：

f=St.V/〔（1-1.25d/D）d〕

式中：f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。

Q＝3600f/K或M=ρ3600 f/K

式中：K＝儀表常數（1/m?）。

M=質量流量

Q＝體積流量（m?/h）

ρ=介質密度（kg/m?）

F=頻率Hz

品種齊全、測量范圍廣、精度高

檢出傳感器不與介質接觸，可靠性高

輸出信號不受流體的溫度壓力、密度成份等影響，并與流體流速成正比；

沒有可動部件，構造牢固簡單，使用壽命長

檢出傳感器可互換，換后不需標定，便于維護

壓力損失小，計量成本便宜

感測元件不接觸介質，可靠性高；

無可動部件，長期穩定，結構簡單便于安裝和維護

無可動部件，結構簡單、牢固；

測量范圍寬，精度高；

壓損小，節能顯著；

安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝

◆口徑規格 法蘭卡裝式口徑選擇DN15~300

◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s

◆測量精度 1.0級 1.5級 2.5級

◆被測介質溫度:常溫–25℃～200℃

◆高溫–25℃～150℃ -25℃～350℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆防護等級 IP65

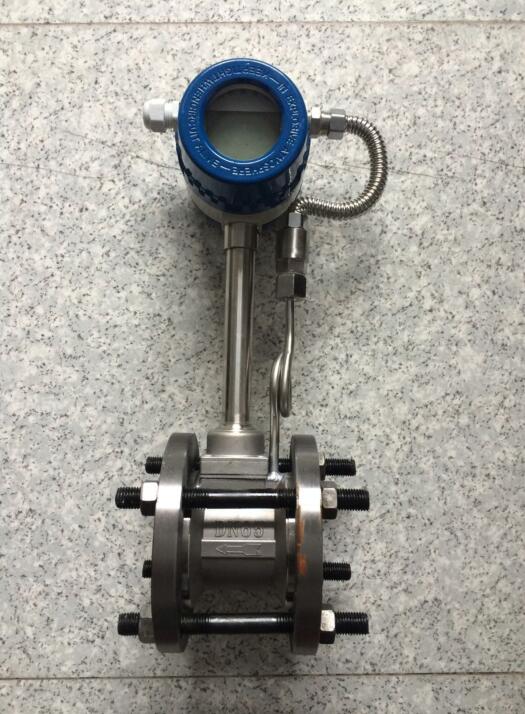

    蒸汽流量計利用氣體振動原理而開發的一種新型流量計，紡織廠蒸汽流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內準確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。廣泛應用在石油、化工、冶金、造紙等行業流體的計量。

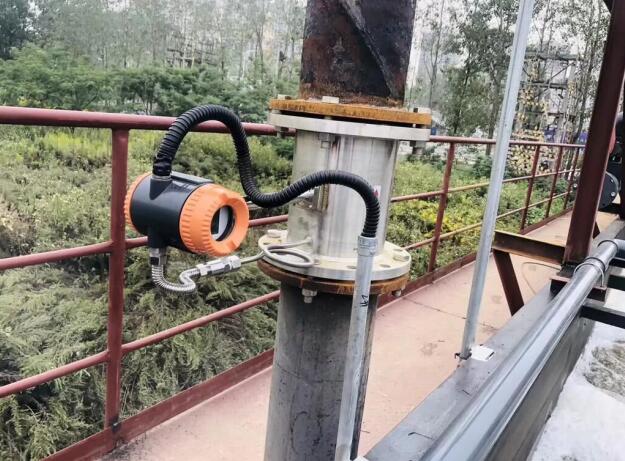

1、流量計可安裝在室內，也可安裝在室外。環境條件要符合要求。

2、流量計應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。

3、流量計應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。

4、流量計應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。

5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6、流量計的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。
