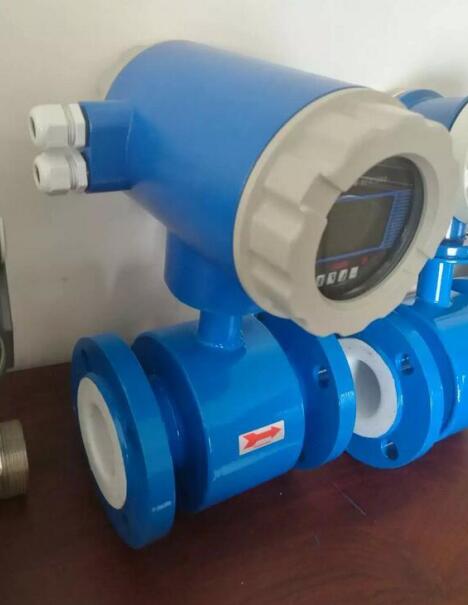

制藥污水流量計

    制藥污水流量計基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。制藥污水流量計采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

    結構簡單，牢固可靠，使用壽命長。

    高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂

　　測量管內無活動部件和阻力部件，無壓損，不會產生阻塞。

    測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關

　　測量可靠，抗干擾能力強。

    管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失

　　體積小，重量輕，安裝方便。

    系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇

    質量好，流量計經久耐用。

    轉換器可與傳感器組成一體型或分離型

　　安裝方便、維護量小、測量范圍寬。

    轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠

    全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

流動方向：正、反凈流量。

量程比： 150 ： 1 。

重復性誤差：測量值的± 0 。 1%

等級： 0.5 級、 1.0 級（管道式）

被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

高溫橡膠襯里： -20 ～ +90 ℃

聚四氟乙烯襯里： -30 ～ +100 ℃

高溫型四氟襯里： -30 ～ +180 ℃。

.  額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

 流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

.  電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。

.  電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

.  數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路  雙向輸出。外接電源≤ 35V 導通時集電極最大電流為 250mA 。

.供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

.直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

.連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

.環境溫度： -25 ～ 60 ℃

相對濕度： 5% ～ 95%

消耗總功率：小于 20 瓦。

⑴、 IP65為防噴水型,即可允許水龍頭從任何方向?qū)x表噴水,噴水壓力為30kPa(0.3bar)。出水量為12.5升/分,噴口離儀表距離3米。

⑵、 IP67為防浸水型,即儀表可短時間全部浸入水中,試驗時zui高點應在水下至少150cm,持續時間至少為30分鐘。

⑶、 IP68為潛水型,應能長期在水中工作,其浸入的zui大深度由制造廠與用戶協商。

⑷、 防護等級選用原則應根據以上的要求及儀表實際的條件選定。若儀表在地面以下的，經常受水淹的，宜選用IP68;若儀表安裝在地面以上的可選用IP65。

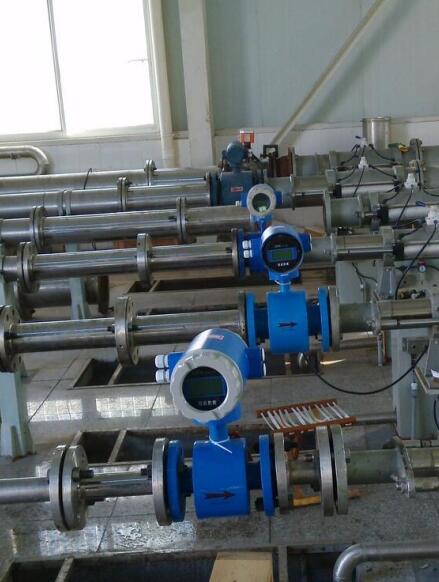

1、環境選擇

　　應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大(防止固液兩相變化)。安裝環境應便于安裝和維護。

2、位置選擇

　　安裝位置必須保證管道內始終充滿被測液體。

　　選擇介質流動脈沖小的地方，應遠離泵和閥門、彎頭等局部阻力件。

　　測量雙相(固、液和氣、液)液體時，應選擇不易引起相分離的地方。

　　被測管道內徑或周長容易測量，并且橢圓度應較小。

3、直管段長度

　　傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
