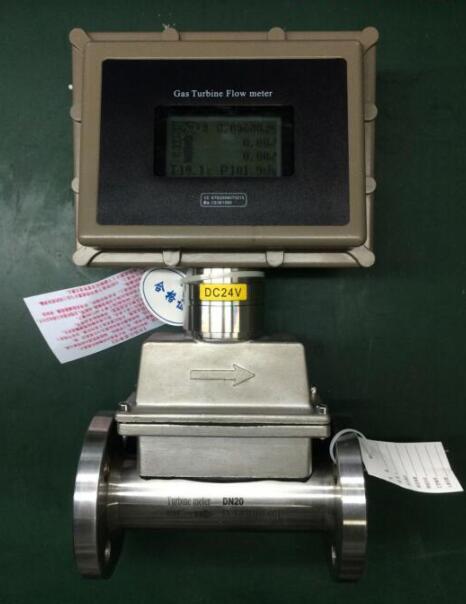

工業天然氣流量表

    工業天然氣流量表溫壓補償 型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。 具有精度高、重復性好、結構簡單、耐高壓、測 量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，工業天然氣流量表是工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。

   電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

   同時顯示流量值與累計流量值，不必輪流切換。

   采用抗振探頭，有效消除外界振動影響。

   電路采用表面貼裝工藝，結構緊湊，可靠性高。

   具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可永保存。

   可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足電磁兼容實驗要求。

   采用進口儀表精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，降低了始動流量。

   液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。

　　1.測量介質：天然氣、煤氣、壓縮空氣等氣體；

　　2.公稱口徑：DN10~DN300mm；

　　3.準確度：±1.0%；重復性：優于±0.3%；

　　4.額定工作壓力：1.6Mpa；

　　5.介質溫度：-30℃~+60℃；

　　6.電源：內置3.6VDC鋰電池；外置24VDC；

　　7.防爆標志：ExaⅡBT4；

　　8.輸出信號：脈沖輸出，（4~20）mA電流信號（二線制/三線制），RS-485通訊（modbus協議），控制信號輸出。

連接方式:法蘭連接型、螺紋連接型

精度等級:±1.5%R（±1%R需特制）

量程比:1:10~1:30

表體：304不銹鋼或鑄鋁

葉輪：優質鋁合金

轉換器：鑄鋁

環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa

防護等級:IP65

工作電源

A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B．內電源：1組3.6V10AH鋰電池

信號輸出:脈沖信號 、4-20mA電流信號、控制信號

通訊輸出:RS485通訊 等

實時記錄:日記錄、定時間間隔記錄

信號接口:內螺紋M20×1.5或其他

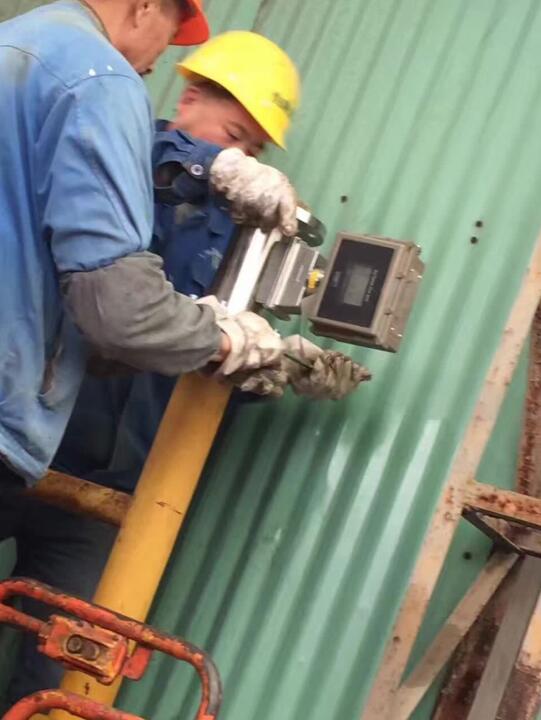

　　1、安裝前管道須吹掃干凈，以防殘?jiān)F屑影響流量計的正常運轉。

　　2、安裝前用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。

　　3、安裝時法蘭和管道法蘭中間要加密封墊圈。

　　4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。

　　5、在安裝時前后均應加截至閥門。

　　6、法蘭盤連接處管道內經處不應該有突起相連接。

　　7、天然氣流量表安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

　　8、流量計在開始安裝使用時，應先將傳感器內緩慢的充滿介質，然后再開啟出口閥門，嚴禁傳感器處于無介質狀態。注意：閥門應安裝在流量計后端。
